Organizar diagramas

Superior  Previo  Próximo



Enterprise Architect provee una ventana Paleta de disposición para permitir que organice los elementos en un diagrama. A menos que el diagrama sea muy simple, esta capacidad no ordena todo el diagrama; este consiste de un grupo de herramientas para establecer diferentes áreas o grupos de elementos en el diagrama.

Para comenzar a disponer un diagrama, proceda con los siguientes pasos:

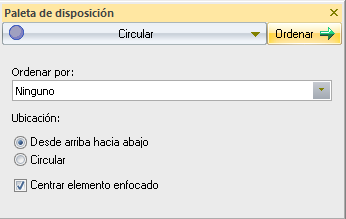

1.Abra la ventana Paleta de disposición:
Seleccione la opción Ver | Otras ventanas | Paleta de disposición, ó
Haga clic en el botón derecho en la barra de herramientas principal y seleccione la opción Paleta de disposición.



layoutpalette



2.Seleccione los elementos para disponer en el diagrama actualmente activo - presione [Shift] o [Control] mientras hace clic en cada elemento requerido, o preione  el botón del mouse hacia abajo mientras pasa sobre el área que contiene los elementos requeridos.

Tenga en cuenta:

Si ningún elemento se encuentra seleccionado en el diagrama activo, todos los elementos en el diagrama se ordenarán (ecepto que este documentado).

3.Haga clic en la flecha desplegable en el botón de la izquierda superior de la ventana Paleta de disposición, y seleccione el tipo de disposición requerido.
4.El tipo de disposición determina los campos presentados en la ventana, de esta manera los campos apropiados se describen en el tema para cada tipo de disposición.
Círcular/Elíptico
Grilla
Por página
Diagrama dirigido
Resorte
Ordenado
Convergente/Divergente
Relaciones en abanico
Auto direccionado
5.Cuando complete los campos, haga clic en el botón layoutbutton .



Enterprise Architect establece los elementos seleccionados de acuerdo a las opciones que ha seleccionado.





Enterprise Architect también provee una funcionalidad para ordenar automáticamente un diagrama. Si es necesario, puede ajustar manualmente el resultado final de este proceso automático.
