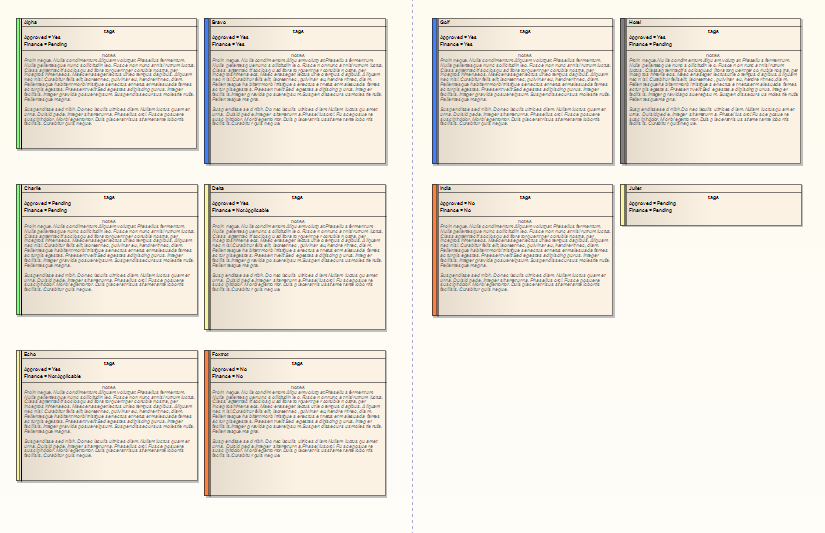

El ordenamiento Por página divide cada página del diagrama en un número de celdas, que alojan los elementos seleccionados. El número de celdas por página se determina por los parámetros de distribución de página, como se detalla a continuación.
Para activar este ordenamiento, proceda con los siguientes pasos:
| 1. | Siga los procedimientos de Organizar diagramas generales, y en el paso 3 seleccione Por página. |
| 2. | Haga clic en la flecha desplegable en el campo Ordenar por: y seleccione el parámetro de orden requerido. Las opciones son: |
| • | Ninguno - Los elementos se pasan a la disposición especificada en el orden en el cual aparecen en el diagrama original (de izquierda a derecha, de arriba abajo) |
| • | Área (Ascendente) - Los elementos se pasan a la disposición especificada de acuerdo al orden que ocupan en la pantalla, desde el más chico hasta el más grande. |
| • | Área (Descendente) - Los elementos se pasan a la disposición especificada de acuerdo al orden que ocupan en la pantalla, desde el más grande hasta el más chico. |
| • | Nombre (Ascendente) - Los elementos se pasan a la disposición especificada en orden alfabético, basado en el nombre del elemento. |
| • | Nombre (Descendente) - Los elementos se pasan a la disposición especificada en orden alfabético invertido, basado en el nombre del elemento. |
| • | Tipo de elemento - Los elementos se agrupan por tipo (ej. Clase, Caso de uso) y en orden alfabético dentro del grupo por número. |
| 3. | En al campo Separación (px), ingrese la distancia vertical y horizontal que desea entre las celdas, en pixeles. |
4. Seleccione la opción de ordenamiento de página apropiada:
| • | Distribuir automáticamente: calcula automáticamente el número óptimo de celdas, teniendo en cuenta los bordes horizontales y verticales más largos del elemento. |
| • | Especificar distribución: Ingrese manualmente las dimensiones de la grilla por página. |
| 5. | Si selecciona Especificar distribución, en los campos Filas y Columnas ingrese el número requerido de filas y columnas. |
| 6. | Seleccione la casilla Centrar elementos para ubicar cada elemento en el centro de su celda. De otra manera, la ubicación del elemento tiene como predeterminado la esquina izquierda de arriba de la celda. |
| 7. | En el campo Página inicial, ingrese el número desde el cual desea comenzar la numeración de la página. Las páginas comienzan en la izquierda arriba y continúan horizontalmente a la derecha. |
|
