Ordenamiento Convergente/Divergente

Superior  Previo  Próximo



El ordenamiento Convergente/Divergente atrae el grupo de elementos seleccionados hacia el centro de su rectángulo límite. El ordenamiento Convergente/Divergente también intenta mantener  los ángulos de los conectores si un elemento en el grupo contiene un conector con quiebre de línea.

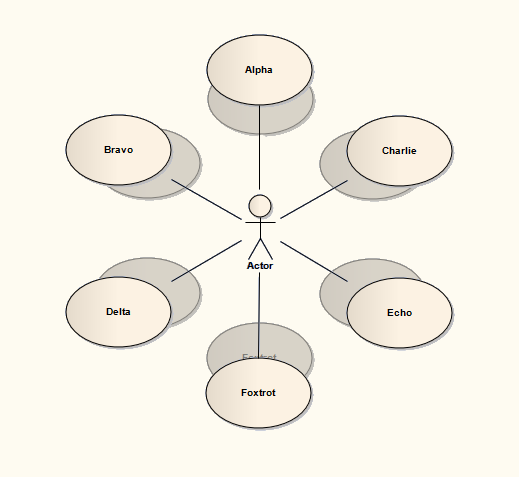

diverge

Para activar este ordenamiento, proceda con los siguientes pasos:

1.Siga el procedimiento Organizar diagramas general, y en el paso 3 seleccione Convergente/Divergente.
2.Para la Dirección, seleccione la disposición requerida:
Convergente - atrae un grupo de elementos seleccionados al punto central.
Divergente - aleja el grupo de elementos seleccionados desde el punto central.
3.La barra con deslizador del Valor (%) determina cuan lejos se mueven los elementos hacia o fuera del punto central. El movimiento es la distancia actual del elemento desde  el punto central multiplicado por el valor del porcentaje establecido en el deslizador. En el ordenamiento Convergente, el elemento se mueve hacia el punto central; en el ordenamiento Divergente el elemento se mueve hacia afuera del punto central.



Establezca el deslizador al porcentaje requerido.
