Ordenamiento de Auto direccionado

Superior  Previo  Próximo

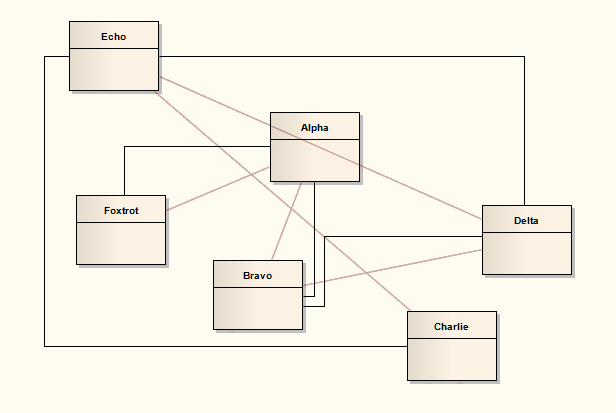

El ordenamiento Auto Direccionado organiza las rutas de los conectores ortogonalmente entre los elementos seleccionados. La disposición intenta buscar la ruta más corta entre los dos elementos conectados mientras minimiza los cruces. En la siguiente disposición, los conectores originales se muestran en rojo.

autoroute

Para activar este ordenamiento, proceda con los siguientes pasos:

1.Siga los procedimientos de Organizar diagramas generales, y en el paso 3 seleccione Auto direccionado.
2.Cuando calcula las rutas del conector, el algoritmo divide el diagrama en celdas en el tamaño determinado por el valor Celda. Un tamaño de celda más chico hace que los conectores se ubiquen más cerca.



En este campo Celda (px), ingrese el valor en pixeles.

3.En el campo Margen, ingrese la separación preferida entre los segmentos del conector y los bordes del elemento, en pixeles.
