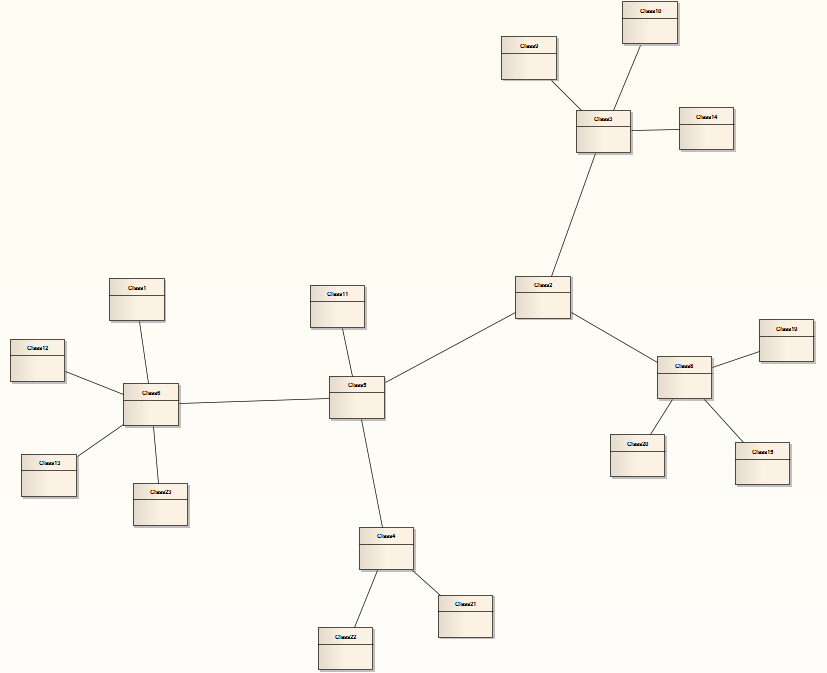

El ordenamiento en Resorte usa un método dirigido por fuerza para organizar los elementos seleccionados orgánicamente.

spring

El ordenamiento en Resorte aplica una analogía física para organizar los elementos. Cada elemento se trata como una partícula como con una carga eléctrica que repele otros elementos. Los conectores actúan como resortes (de ahí el nombre disposición de Resorte) que dibuja todos los elementos conectados juntos. La disposición es buena para resaltar grupos de objetos relacionados e identificar simetría en el gráfico.

Para activar este ordenamiento, proceda con los siguientes pasos:

1.Siga el procedimiento Organizar diagramas general, y en el paso 3 seleccione Resorte.
2.En el campo Iteraciones, ingrese el número de iteraciones, o ciclos, que desea realizar para alcanzar el ordenamiento final.



El ordenamiento se desarrolla sobre varias iteraciones. Dependiendo de la complejidad del gráfico, aumentar el número de iteraciones produce un mejor resultado pero toma más tiempo para calcular.

3.Si el diagrama contiene elementos que varían significativamente en tamaño, y que se pueden superponer en el ordenamiento final, seleccione la casilla Ajustar para evitar superposiciones para subir las posiciones de los elementos seleccionados (preservando el tamaño) hasta que ningún elemento se superponga.
