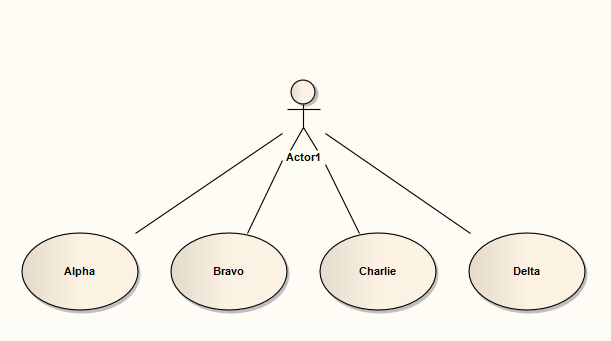

El ordenamiento de Relaciones en abanico organiza las relaciones inmediatas de un elemento alrededor de un borde especificado. Esta disposición requiere que se seleccione un sólo elemento en el diagrama, para se usado como el contexto de la disposición.
Para activar este ordenamiento, proceda con los siguientes pasos:
| 1. | Abra la ventana Paleta de disposición: |
| • | Seleccione la opción Ver | Otras ventanas | Paleta de disposición, ó |
| • | Haga clic en la barra de herramientas principal y seleccione la opción Paleta de disposición. |
2. Seleccione un sólo elemento alrededor del cual desea ordenar los elementos relacionados en el diagrama actualmente activo.
3. Haga clic en la flecha desplegable en el botón izquierdo de arriba de la ventana Paleta de disposición, y seleccione Relaciones en abanico.
4. Haga clic en la flecha desplegable en el campo Ordenar por: y seleccione el parámetro de orden requerido. Las opciones son:
| • | Ninguno - Los elementos se pasan a la disposición especificada en el orden en el cual aparecen en el diagrama original (de izquierda a derecha, de arriba abajo) |
| • | Área (Ascendente) - Los elementos se pasan a la disposición especificada de acuerdo al orden que ocupan en la pantalla, desde el más chico hasta el más grande. |
| • | Área (Descendente) - Los elementos se pasan a la disposición especificada de acuerdo al orden que ocupan en la pantalla, desde el más grande hasta el más chico. |
| • | Nombre (Ascendente) - Los elementos se pasan a la disposición especificada en orden alfabético, basado en el nombre del elemento. |
| • | Nombre (Descendente) - Los elementos se pasan a la disposición especificada en orden alfabético invertido, basado en el nombre del elemento. |
| • | Tipo de elemento - Los elementos se agrupan por tipo (ej. Clase, Caso de uso) y en orden alfabético dentro del grupo por número. |
5. En al campo Separación (px), ingrese la separación requerida entre los elementos seleccionados y sus elementos relacionados, en pixeles
6. Seleccione la dirección del conector para usar como determinación los elementos relacionados que desea organizar::
| • | Nodos entrantes - para organizar elementos relacionados que tienen el elemento seleccionado como destino. |
| • | Nodos salientes - para organizar los elementos relacionados que tienen el elemento seleccionado como origen. |
7. En el campo Borde de abanico, haga clic en la flecha despegable y especifique el borde del elemento seleccionado desde el cual desea organizar los elementos relacionados.
| • | Izquierda - para ordenar los elementos relacionados a la izquierda del elemento seleccionado. |
| • | Derecha - para ordenar los elementos relacionados a la derecha del elemento seleccionado. |
| • | Arriba - para ordenar los elementos relacionados desde la parte superior del elemento seleccionado. |
| • | Abajo - para ordenar los elementos relacionados desde la parte inferior del elemento seleccionado. |
|
