Las disposiciones Circulares y Elípticas organizan los elementos seleccionados en un patrón circular o elíptico, usando el más largo borde del elemento horizontal y vertical en el conjunto de elementos cuando calcula el radio del arco de disposición.

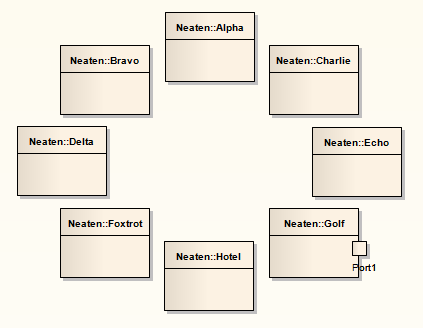

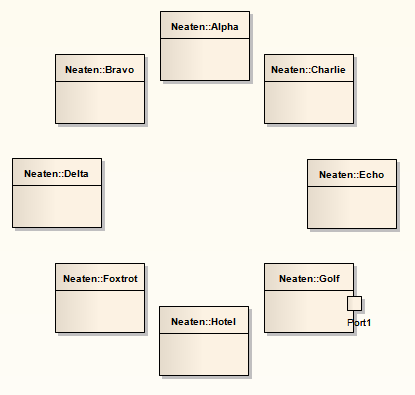

circlet2b ellipse

Para activar estas disposiciones, proceda con los siguientes pasos:

1.Siga el procedimiento Organizar diagramas general, y en el paso 3 seleccione Circular o Elíptico de acuerdo a como sea requerido.
2.Haga clic en la flecha desplegable en el campo Ordenar por: y seleccione el parámetro de orden requerido. Las opciones son:
Ninguno - Los elementos se pasan a la disposición especificada en el orden en el cual aparecen en el diagrama original (de izquierda a derecha, de arriba abajo)
Área (Ascendente) - Los elementos se pasan a la disposición especificada de acuerdo al orden que ocupan en la pantalla, desde el más chico hasta el más grande.
Área (Descendente) - Los elementos se pasan a la disposición especificada de acuerdo al orden que ocupan en la pantalla, desde el más grande hasta el más chico.
Nombre (Ascendente) - Los elementos se pasan a la disposición especificada en orden alfabético, basado en el nombre del elemento.
Nombre (Descendente) - Los elementos se pasan a la disposición especificada en orden alfabético invertido, basado en el nombre del elemento.
Tipo de elemento - Los elementos se agrupan por tipo (ej. Clase, Caso de uso) y en orden alfabético dentro del grupo por número.
3.Bajo la opción Ubicación, seleccione:
Desde arriba hacia abajo (los elementos se posicionan en el orden requerido, haciendo un zigzag alrededor del perímetro del círculo o elipse - vea Diagrama A), o
Circular (los elementos se ubican en el orden requerido, en el sentido de las agujas del reloj alrededor del perímetro del círculo o elipse - vea Diagrama B)
4.Seleccione la casilla Centrar elemento enfocado para colocar al último elemento seleccionado (el del borde punteado) en el centro del círculo o elipse - vea Diagrama C.

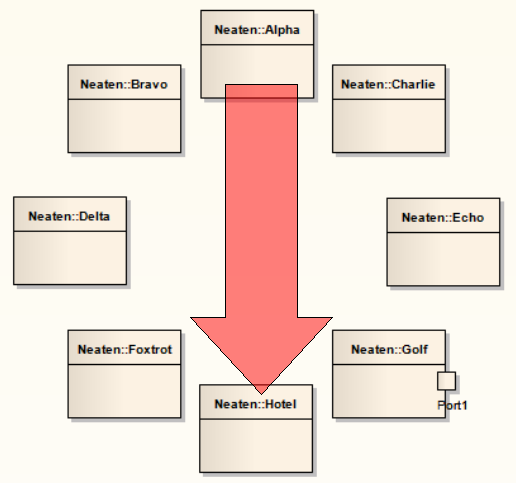

Diagrama A - Disposición se arriba de abajo

circlet2bwitharrow

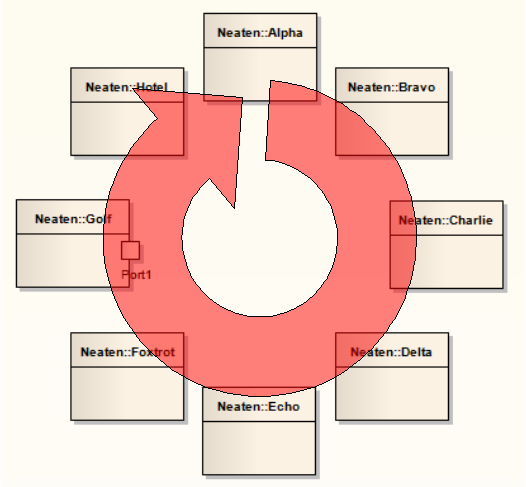

Diagrama B - Disposición circular

circlecwwitharrow

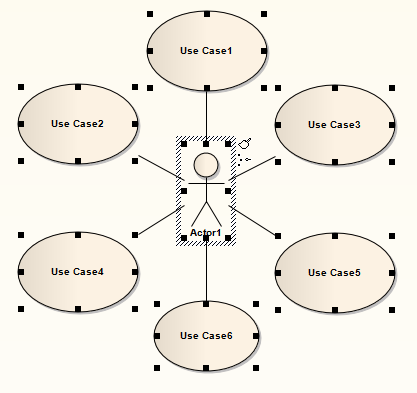

Diagrama C - Centrar en el elemento enfocado

circlecenterfocus
