Diagramas UML

Superior  Previo  Próximo

Tipos de Diagramas

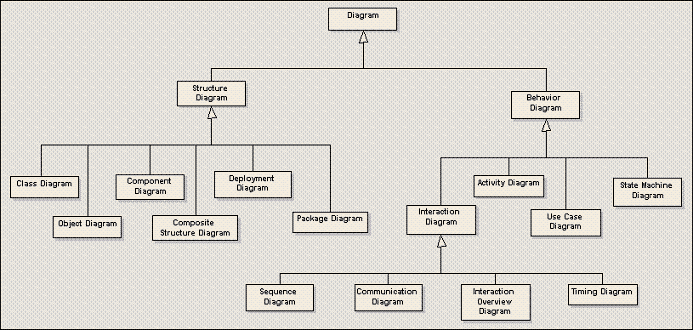

La figura debajo muestra la taxonomía de los 13 diagramas UML, como está definido por la especificación de UML 2.0 de Grupos de Desarrollo de Objetos. Como se puede ver, hay dos grupos mayoritarios de diagramas: diagramas Estructurales los cuales muestran una vista estática del modelo; y diagramas de Comportamiento los cuales muestran una vista dinámica del modelo. Para más detalles acerca de la construcción de estos diagramas, haga clic en los siguientes vínculos:



Diagramas Estructurales
Diagrama de Clases
Diagrama de Objetos
Diagrama de Componentes
Diagrama de Estructura Compuesta
Diagrama de Despliegue
Diagrama de Paquetes



Diagrama de Comportamiento
Diagrama de Secuencia
Diagrama de Comunicaciones
Diagrama de Descripción de la Interacción
Diagrama de Tiempos
Diagrama de Actividades
Diagrama de Casos de Uso
Diagrama de Máquina de Estados







diagramshierarchy

Vea la figura 464 (UML 2.0 Superstructure, p. 590).



Trabajando con Diagramas



Los diagramas se desarrollan en el espacio de trabajo principal en el que crea y conecta los elementos de modelado. Ellos se crean haciendo clic con el botón derecho sobre un paquete y seleccionando Nuevo Diagrama, o se cargan haciendo doble clic en los íconos de sus diagramas en el Explorador de Proyectos. Para una explicación más detallada sobre como trabajar con diagramas, vea Tareas Comunes de Diagramas



Diagramas Extendidos:

Además de los 13 diagramas de UML, EA provee los siguientes diagramas extendidos:



Diagramas de Análisis

Diagramas Personalizados

Diagramas de Requisitos

Diagramas de Mantenimiento

Diagrama de Interfaz de Usuario

Diagramas de Base de Datos
