El diagrama de Clases captura la estructura lógica del sistema - las clases y cosas que constituyen el modelo -. Es un modelo estático, describiendo lo que existe y qué atributos y comportamiento tiene, más que cómo se hace algo. Los diagramas de Clases son los más útiles para ilustrar las relaciones entre las clases e interfaces. Las generalizaciones, las agregaciones y las asociaciones son todas valiosas para reflejar la herencia, la composición o el uso y las conexiones respectivamente.
Diagrama de ejemplo

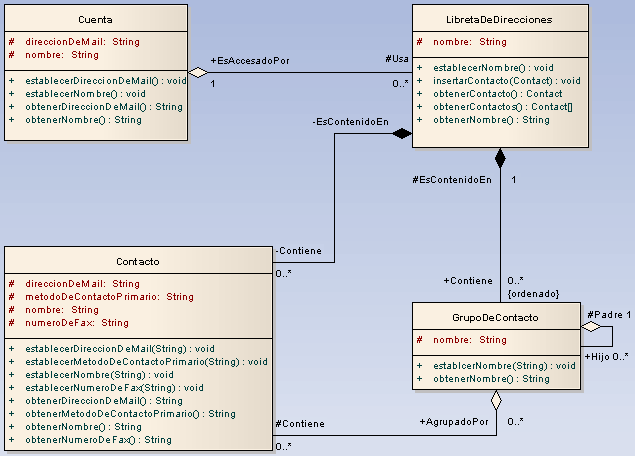

El diagrama de abajo ilustra las relaciones de agregación entre clases. La agregación con la punta de flecha en color claro indica que la clase Cuenta es usada por LibroDeDirecciones, pero que no está contenida necesariamente. La agregación con la punta de flecha en color oscuro indica la posesión o la contención de las clases destino (en el extremo del rombo) por las clases origen.
Elementos y Conectores de la Caja de Herramientas
Seleccione los elementos y conectores del diagrama de Clases desde las página Clase de la caja de herramientas del UML de EA
Consejo: Haga clic sobre los siguientes elementos y conectores para obtener más información.
Elementos del diagrama de Clase |
Conectores del diagrama de clase |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Temas relacionados
Especificación del UML del OMG
La especificación del UML del OMG (UML 2.0 Superstructure, p. 6) establece:
"Un diagrama que muestra una colección de elementos de modelado declarativos (estáticos), tales como clases, tipos y sus contenidos y relaciones."
