Diagrama de Secuencia |
Superior Previo Próximo |
Diagrama de Ejemplo ..| ..Elementos/Conectores ..| ..Temas Relacionados ..| ..Especificación del UML del OMG
Un diagrama de Secuencia es una representación estructurada de comportamiento como una serie de pasos secuenciales a lo largo del tiempo. Se usa para representar el flujo de trabajo, el paso de mensajes y cómo los elementos en general cooperan a lo largo del tiempo para lograr un resultado.

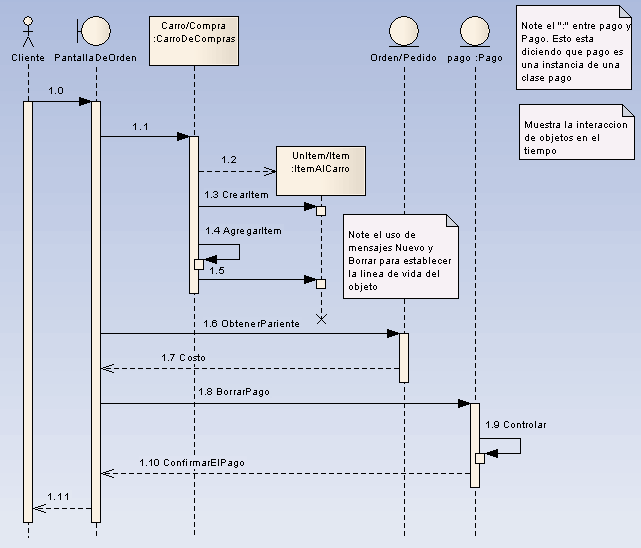

Diagrama de Ejemplo El siguiente es un diagrama de Secuencias de ejemplo mostrando varios elementos diferentes:
Elementos y Conectores de la Caja de Herramientas Consejo: Haga clic sobre los siguientes elementos y conectores para más información.
Temas Relacionados
Especificación del UML del OMG La especificación del UML del OMG (UML 2.0 Superstructure, p.14) establece: "Un diagrama que representa una interacción poniendo el foco en la secuencia de los mensajes que se intercambian, junto con sus correspondientes ocurrencias de eventos en las líneas de vida.
"A diferencia de un diagrama de comunicación, un diagrama de secuencias incluye secuencias de tiempo pero no incluye relaciones de los objetos. Un diagrama de secuencias puede existir en una forma genérica (describe todos los escenarios posibles) y en una forma de instancia (describe un escenario actual). Los diagramas de secuencias y los diagramas de comunicación expresan información similar, pero la muestran de diferentes formas." |
