Un diagrama de Casos de Uso captura las interacciones de los casos de uso y los actores. Describe los requisitos funcionales del sistema, la forma en la que las cosas externas (actores) interactúan a través del límite del sistema y la respuesta del sistema.

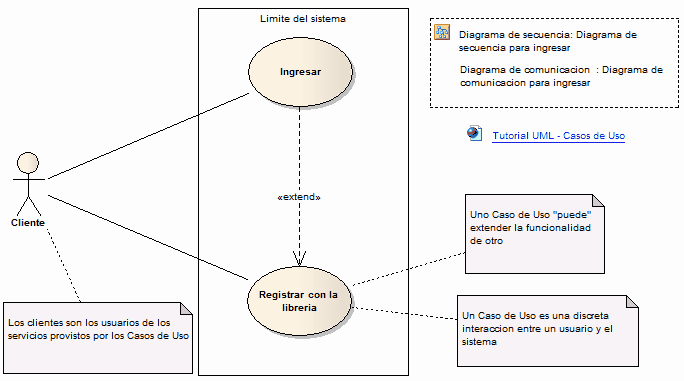

Diagrama de Ejemplo El diagrama de ejemplo de abajo ilustra algunas características de los diagramas de Casos de Uso:
Elementos y Conectores de la Caja de Herramientas Consejo: Haga clic sobre los elementos y conectores de abajo para más información.
Temas Relacionados
Especificación del UML del OMG La especificación del UML del OMG (UML 2.0 Superstructure, p. 17) establece: "Un diagrama que muestra las relaciones entre los actores y el sujeto (sistema), y los casos de uso. " |
