Un diagrama de Despliegue muestra cómo y dónde se desplegará el sistema. Las máquinas físicas y los procesadores se representan como nodos, y la construcción interna puede ser representada por nodos o artefactos embebidos. Como los artefactos se ubican en los nodos para modelar el despliegue del sistema, la ubicación es guiada por el uso de las especificaciones de despliegue.

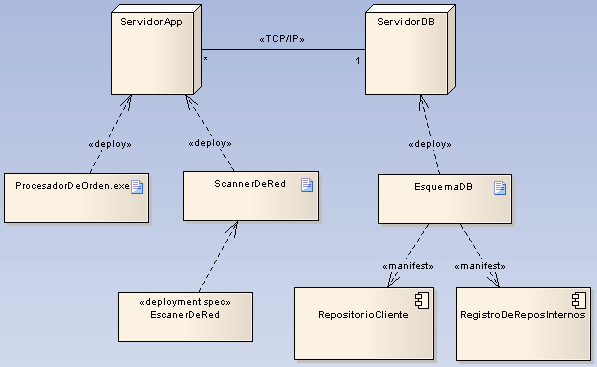

Debajo hay un diagrama de Despliegue. Los dos nodos tienen una ruta de comunicación TCP/IP indicada. Las relaciones de Despliegue indican el despliegue de artefactos. Además, una especificación de despliegue define el proceso de despliegue para el artefacto networkScanner. Las relaciones manifestadas revelan la implementación física de los componentes ReposCustomer y ReposInternalRecords.
Conectores y Elementos de la Caja de Herramientas Seleccione los elementos y conectores del diagrama de Despliegue desde las páginas de Despliegue de la caja de herramientas del UML de EA.
Consejo: Haga clic en los siguientes elementos y conectores para obtener más información.
La especificación UML del OMG (UML 2.0 Superstructure, p. 8) establece: "Un diagrama que describe la arquitectura de ejecución del sistema. Representa artefactos del sistema como nodos, los cuales están conectados a través de rutas de comunicación para crear redes de sistemas de complejidad arbitraria. Los nodos están típicamente definidos en una forma anidada, y representan dispositivos de hardware o entornos de ejecución de software" |
