Diagrama de Componentes

Superior  Previo  Próximo

Diagrama de Ejemplo..|..Elementos/Conectores..|..Temas Relacionados..|..Especificación UML del OMG



Un diagrama de Componentes ilustra los fragmentos de software, controladores embebidos, etc. que conformarán un sistema. Un diagrama de componentes tiene un nivel de abstracción más elevado que un diagrama de clase - usualmente un componente se implementa  por una o más clases (u objetos) en tiempo de ejecución. Estos son bloques de construcción, como así eventualmente un componente puede comprender una gran porción de un sistema.



Diagrama de ejemplo

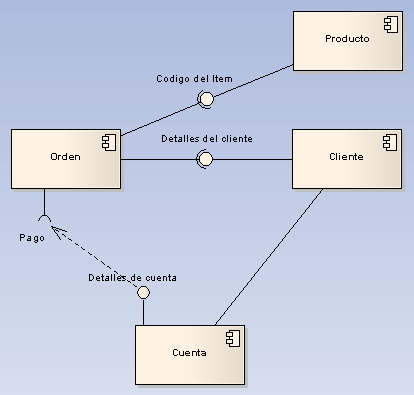

El siguiente diagrama muestra algunos componentes y sus relaciones internas. Los conectores ensamble "vinculan" las interfaces proporcionadas suministrada por Producto y Cliente a las interfaces requeridas especificadas por Orden. Una relación de dependencia asigna los detalles de cuenta asociados del cliente a la interfaz requerida, "pago", indicado por Orden.



componentdiagram



Conectores y Elementos de la Caja de Herramientas

Seleccione los elementos y conectores del diagrama de Componente desde las páginas de Componente de la caja de herramientas del UML de EA.



Consejo: Haga clic sobre los siguientes elementos y conectores para obtener más información.

Elementos del diagrama de componentes

Conectores del diagrama de componentes

e_package

c_assembly

e_component

c_delegate

e_class

c_associate

e_interface

c_realize

e_object

c_generalize

e_port



e_exposeinterface



e_artifact



e_document artifact





Vea también

Diagrama de Clases



Especificaciones UML del OMG

La especificación UML del OMG (UML 2.0 Superstructure, p. 7) establece:

"Un diagrama que muestra la organización y dependencia entre los componentes."
