Un diagrama de Secuencia modela una vista dinámica de las interacciones entre los elementos del modelo en tiempo de ejecución.
Los diagramas de Secuencias se usan continuamente como modelos explicativos para los escenarios de los casos de uso. Mediante la creación de un diagrama de secuencias con un actor y los elementos involucrados en el caso de uso, puede modelar la secuencia de pasos que toman el usuario y el sistema para completar las tareas requeridas. Un elemento en un diagrama de Secuencia usualmente es un actor (el estímulo que inicia la interacción) o elementos colaborativos.
Tenga en cuenta: Un diagrama de Secuencia muchas veces se vincula directamente bajo el caso de uso al que se refiere. Esto ayuda a mantener juntos a los elementos, tanto en el modelo como en la documentación que se produce. Para hacer esto, haga clic con el botón derecho sobre el caso de uso en el diagrama y seleccione Elemento Compuesto. Alternativamente, desde el Explorador de Proyectos, haga clic con el botón derecho en el caso de uso y seleccione Nuevo Diagrama Hijo.

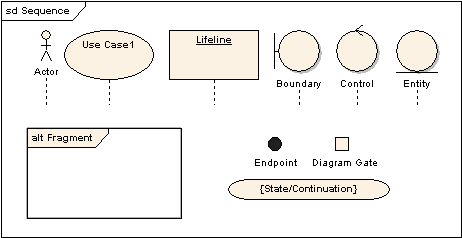

El ejemplo de abajo muestra algunos posibles elementos de los diagramas de secuencias y su representación estereotipada.
| • | Actor - Una instancia de un actor en tiempo de ejecución. |
| • | Caso de Uso - Una instancia de un caso de uso en tiempo de ejecución. |
| • | Objeto - Un elemento estándar -no asignado a un tipo-. |
| • | Límite - Representa una pantalla de interfaz de usuario o un dispositivo de entrada/salida |
| • | Entidad - Un elemento persistente -normalmente se implementa como una tabla de una base de datos o un elemento. |
| • | Controlador - El elemento activo que controla qué trabajo se realizó, cuándo y cómo. |
Consejo: Use diagramas de Secuencias en etapas tempranas del análisis para capturar el flujo de información y la responsabilidad a lo largo del sistema. Los mensajes entre elementos eventualmente se transformarán en llamados a métodos en el modelo de clases.
