Cambiar los Detalles de Tiempo

Superior  Previo  Próximo



Es posible cambiar los detalles de tiempo de un mensaje haciendo clic en el botón derecho en el conector del mensaje y seleccionando la opción de menú Detalles de Tiempo. Se muestra la ventana Detalles de tiempos.

timingdetailsdialog

Complete los campos en esta ventana como se detalla a continuación:



Campo

Descripción

Restricción de duración

Indica cuando esperar antes de que se envíe el mensaje, después del cambio previo en el estado o en la recepción del mensaje.

Observación de duración

Indica el intervalo de un estado particular, comienza desde la recepción del mensaje.

Restricción de tiempos

Indica el tiempo que toma transmitir un mensaje (e.j. t..t+3).

Observación de tiempos

Indica cuando se envió el mensaje.

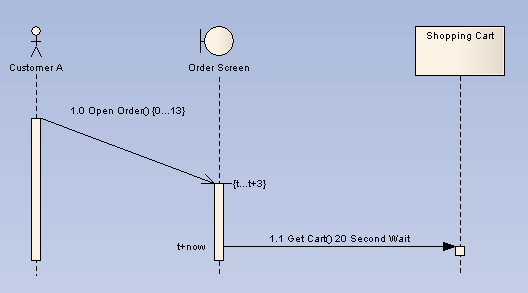

En el siguiente diagrama, en el mensaje Open Order:

Restricción de duración se ha configurado a 0...13

Restricción de tiempo se ha configurado a t...t+3.

En el mensaje Get Cart:

Observación de duración se ha configurado ha 20 Seg

Observación de tiempos se ha configurado a t+now.

seqtiming

Escribiendo un valor en el campo Restricción de duración, permite ajustar el ángulo del mensaje. Después de hacer clic en el botón Aceptar en la ventana Detalles de tiempos, haga clic en la punta del conector del mensaje y arrastre el conector hacia arriba o hacia abajo para cambiar el ángulo. Puede extender el ángulo por fuera de la línea de vida del objeto de secuencia que conecta o crear un ángulo de menos de 5 grados.
