Denotar el ciclo de vida de un elemento

Superior  Previo  Próximo

Puede capturar los tiempos de vida de los elementos usando mensajes que se denotan como tipos de mensaje Nuevo o Eliminar. Para hacer esto, proceda con los siguientes pasos:



1. Haga doble clic en un mensaje en un Diagrama de Secuencias para mostrar la ventana Propiedades del mensaje.

2. En el campo Ciclo de vida, haga clic en la flecha desplegable y seleccione Nuevo o Eliminar

3. Haga clic en el botón Aceptar para guardar los cambios.

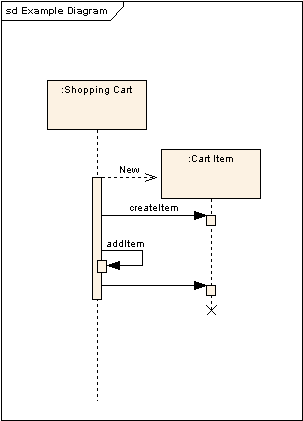

El siguiente ejemplo muestra dos elementos que tienen tiempos específicos de creación y de eliminación.



Tenga en Cuenta: para mostrar la terminación X sobre la línea de vida en el ejemplo de abajo, necesitara cambiar al juntar basura: Herramientas I Opciones I Diagrama I Secuencia I Asumir recolector de basura.



sequencediagram3
