Disposición de los diagramas de secuencia

Superior  Previo  Próximo

Temas Relacionados



Puede modificar la altura vertical de mensajes de secuencia para obtener un esquema efectivo y atractivo. Para compensar posiciones de mensaje, proceda con los siguientes pasos:



1.

Seleccionar el mensaje apropiado en el diagrama de secuencia.





2.

Usar el mouse para arrastrar el mensaje hacia arriba y abajo como se requiere.



Mientras arrastra un mensaje hacia arriba y abajo de una línea de tiempo, cualquier mensaje o fragmento debajo de ese mensaje se mueve hacia arriba o abajo la misma cantidad. Sin embargo, tener en cuenta que si arrastra hacia arriba y abajo pasando el mensaje previo o siguiente, EA interpretara que desea cambiar posiciones en lugar de simplemente compensar la posición de un mensaje.

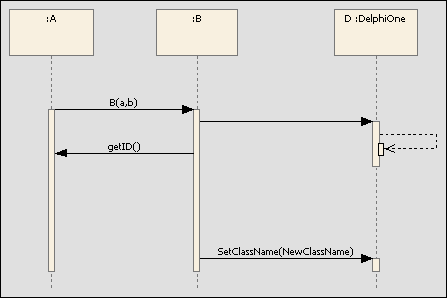

El siguiente ejemplo muestra un uso moderado del espacio en un diagrama de secuencia.



sequencemessagelayout
