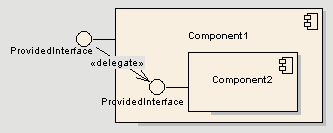

d_delegate





Un conector delegar define el ensamble interno de los puertos e interfaces externos de un componente. Al usar un conector delegar se conectan los trabajos internos del sistema con el mundo exterior, por una delegación de las conexiones de las interfaces externas.





Uso Común

Diagrama de Componentes



c_delegate





Especificación del UML del OMG

La especificación del UML del OMG (UML 2.0 Superstructure, p. 143) establece:

"Un conector delegación es un conector que vincula los contratos externos de un componente (como está especificado por sus puertos) a la realización interna de este comportamiento por las partes del componente. Representa el envío de las señales (solicitudes de operaciones y eventos): una señal que llega a un puerto que tiene un conector delegación a una parte u otro puerto será pasada a ese destino para su gestión."
