Caja de herramientas del UML

La Caja de herramientas UML de Enterprise Architect es un panel de iconos que puede usar para crear elementos y conectores en un diagrama. Dentro de la Caja de herramientas, los elementos y conectores UML se organizan en páginas, cada página contiene los elementos y conectores usados para un tipo particular de diagrama. Los diagramas incluyen diagramas UML estándar, diagramas extendidos de Enterprise Architect, y cualquier tecnología MDG y perfiles UML que pueda haber agregado a Enterprise Architect. Cuando abra un diagrama, la Caja de herramientas automáticamente provee las páginas de elementos y relaciones correspondientes al tipo de diagrama. Esto no impide que use elementos y conectores de otras páginas en un diagrama dado, a pesar de que algunas combinaciones no representen a UML válido.

Para mostrar la Caja de herramientas, seleccione la opción Ver |Caja de herramientas, o presione [Alt]+[5].

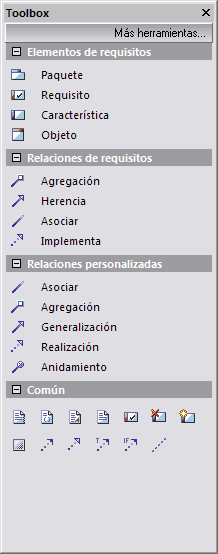

La Caja de herramientas se puede acoplar en cualquiera de los lados del diagrama, o dejar flotando libre en la parte superior del diagrama para exponer más superficie para editar.

Para mostrar las páginas en la Caja de herramientas, seleccione la opción Más herramientas en la parte superior de la Caja de herramientas y seleccione el UML apropiado, tipos de diagramas extendidos o personalizados desde el menú.

En la mayoría de los casos, se muestran tres páginas: <tipo> elementos, <tipo> Relaciones y Común. Si selecciona la opción <por defecto> , muestra sólo la página Común .

docktoside

Crear elementos y conectores:

En el Explorador del proyecto, haga doble clic en el icono del diagrama requerido. El diagrama se abre con las páginas de la Caja de herramientas apropiadas para ese tipo de diagrama.(Si desea un grupo diferente de elementos y conectores, haga clic en Más herramientas y seleccione el tipo de diagrama apropiado como se explico anteriormente).

2.	Haga clic en el ítem requerido; por ejemplo, el elemento Clase o la relación Asociar .

3.	Para los ítems del elemento, haga clic en el diagrama para ubicar el nuevo elemento.

Para los ítems del conector, arrastre el cursor entre los elementos de origen y destino en el diagrama.El borde sólido de los elementos cambia a un borde marcado mientras pasa el cursor sobre estos, indicando el origen y los elementos de destino potenciales.Para agregar curvas al conector, presione [Shift] mientras cambia la dirección de arrastre del cursor.

Alternativamente, arrastre del el elemento de origen a un área vacía del diagrama; el Vínculo rápido permite que cree el elemento de destino.

1.	Edite las propiedades del elemento o las propiedades del conector, como sea requerido.

Tenga en cuenta:

·	Las páginas de la Caja de herramientas se relacionan a tipos de diagramas UML específicos.

·	Soltar un elemento del paquete desde la Caja de herramientas en un diagrama crea un nuevo paquete en el Explorador del proyecto, y un diagrama por defecto del mismo tipo que el diagrama actual.

Sugerencias:

·	Si esta creando varios elementos de un tipo, luego de crear el primero sólo presione [Shift]+[F3] o [Ctrl]+clic para crear el siguiente elemento de ese tipo.Para los conectores, haga clic en el elemento de origen y presione [F3] para crear otro conector del mismo tipo.

Puede cambiar un elemento estereotipado a uno de sus elementos estereotipados arrastrando el elemento estereotipado desde la Caja de herramientas en el elemento estereotipado en el diagrama.Por ejemplo, puede estereotipar una Clase arrastrando un elemento de tabla o un elemento de la clase del perfil en este.

·	Si el elemento del diagrama ya tiene el estereotipo, puede también arrastrar el elemento de la Caja de herramientas en este sincronizar los valores etiquetados del estereotipo del elemento.

de herramientas UML.

Puede personalizar las páginas de laCaja de herramientas fijándolas dentro de la Caja de herramientas, o agregando Tecnologías MDG y Perfiles UML a la Caja de herramientas.
