ArchiMate es un lenguaje estándar abierto de enterprise architecture del Grupo abierto, basado en el estándar IEEE 1471. Este ofrece un lenguaje común para describir la construcción y operación de los procesos de negocios, estructuras organizacionales, flujos de información, sistemas IT e infraestructura técnica, permitiendo que Enterprise Architects describa, analice y visualice las relaciones entre dominios de negocios de una manera ambigua.

Archimate en Enterprise Architect

Enterprise Architect permite que desarrolle diagramas Archimate rápida y sencillamente, a través del uso de la Tecnología MDG Archimate integrada con el instalador de Enterprise Architect. Las capacidades Archimate se proveen en la forma de:

•Un tipo de diagrama Archimate, que se accede a través de la ventana Nuevo diagrama.
•Un conjunto de páginas Archimate en la caja de herramientas UML de Enterprise Architect.
•Entradas del elemento y relaciones Archimate en el Menú de acceso de rápido de la caja de herramientas UML y un Acceso rápido.

Páginas de la caja de herramientas Archimate

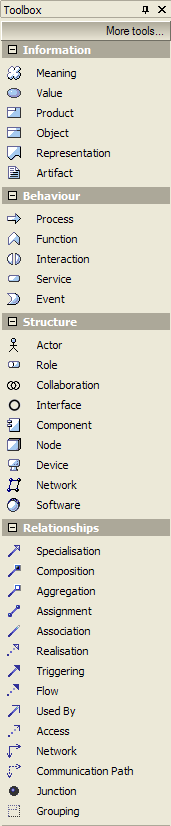

Puede acceder a las páginas Archimate de la caja de herramientas a través de la opción Más herramientas | Archimate.

archimate pages

Las páginas de la caja de herramientas proveen tres categorías de elementos - Información, comportamiento y estructura - y una página de conectores que se basan principalmente en los conectores UML.

La apariencia de los elementos se puede modificar con el uso de Valores etiquetados, como se sugiere a continuación:

•Para los elementos Artefacto, Proceso, Función, Interacción, Servicio, Evento, Actor, Rol, Colaboración, Interfaz, Componente, Nodo y Dispositivo:
•iconstyle=true muestra la representación gráfica del elemento.
•iconstyle=false muestra un rectángulo con una decoración en la esquina izquierda.
•Un elemento de la interfaz (si es iconstyle=true) puede ser provisto, requerido, simétrico o ensamble, y  se puede girar, estableciendo los Valores etiquetados.
•Un elemento Función (si es iconstyle=true) se puede girar.
•Un elemento Actor (si es iconstyle=false) puede ser compuesto.
•Los elementos Procesos y Funciones se pueden marcar como atomic.



Debido a que hay un amplio rango de elementos Archimate, debería hacer buen uso de la flecha de Acceso rápido para guiarlo al seleccionar los elementos de origen y destino apropiados, y los tipos de relaciones para modelar su enterprise architecture.

Deshabilitar Archimate

Si prefiere no usar Archimate en Enterprise Architect, puede deshabilitarlo (y subsecuentemente volverlo a habilitar) usando la ventana Tecnologías MDG (Configuraciones | Tecnologías MDG).
