Para crear nuevos conectores entre elementos existentes usando el Acceso rápido, proceda con los siguientes pasos:
1. Seleccionar el elemento inicio en el diagrama actual.
2. Arrastrar el ícono de Acceso rápido sobre otro elemento en el diagrama.
Tenga en cuenta:
|
Mientras arrastra la flecha para crear el conector, usted puede presionar [Shift] para crear un quiebre en el conector. Si es necesario, usted puede colocar varios quiebres en la línea del conector presionando [Shift] cada vez que quiera cambiar la dirección. Para deshacer estos quiebres, mantenga presionado el botón izquierdo del ratón y presione [Backspace] tantas veces como sea necesario.
|

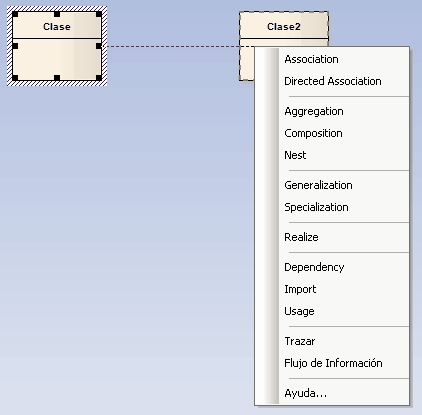

3. Usar el menú contextual del Acceso rápido para seleccionar el tipo de elemento y conector.
Tenga en cuenta:
|
| • | La lista de conectores provee los conectores más apropiados y comunes el tipo de elemento de origen y el tipo de elemento de destino. Si usted quiere utilizar un conector diferente, seleccione la página apropiada de la Caja de herramientas, haga clic en el conector requerido y luego en el elemento de origen, arrastrando hasta el elemento de destino. |
| • | El conector no se establece hasta que usted no haya soltado el botón sobre el elemento destino. Sin embargo, una línea de puntos muestra donde el conector estaría en cualquier punto, y la línea sólida del elemento más cercano o extensión cambias a una línea cortada mientras usted mueve el cursor, esto le ayuda a identificar dónde vinculará el conector, si hay muchos elementos, partes, puertos y otras extensiones cercanas. |
|
|
