El siguiente texto es derivado de la Notación de Modelado de Negocio desde la Wikipedia. La Notación del Modelo del Proceso de Negocio (BPMN) es una notación gráfica de estandarización para dibujar procesos de negocios en un flujo de trabajo. BPMN fue desarrollado por la Iniciativa de Administración del Proceso de Negocio (BPMI), y ahora esta siendo mantenida por el Grupo de Administración de Objeto desde que las dos organizaciones se unieron en el 2005. La 1era meta de BPMN es proveer una notación estándar que sea realmente entendible por todos los stakeholders. Estos stakeholders de negocios incluyen a los analistas de negocios quienes crean y refinan los procesos, los desarrolladores técnicos responsables de implementar los procesos, y los administradores de negocios quienes monitorean y administran los procesos. Consecuentemente BPMN intenta servir como un lenguaje común para ser un puente en la brecha de comunicación que frecuentemente ocurre entre el diseño e implementación de un proceso de negocio. … La adopción de la notación estándar BPMN ayudara a unificar la expresión de conceptos básicos del proceso de negocio (por ejemplo proceso publico y privado, coreografías) así como conceptos de modelado avanzados (por ejemplo excepción de manejo, compensación de transacción). BPMN … soporta solo conceptos del modelado que son aplicables al proceso de negocio … otros tipos de modelado hecho por organizaciones sin propósito de negocio están fuera del alcance de BPMN. Por ejemplo, … modelando … lo siguiente no es una parte de BPMN:
Ademas, mientras BPMN muestra el flujo de datos (mensajes) y la asociación de artefactos de datos a actividades, no es un diagrama de flujo de datos. Para más información sobre los conceptos de BPMN, referirse a los ítems de Wikipedia y sus enlaces. Tenga en cuenta: La version 1.4 de Tecnología MDG para BPMN está integrada con la instalación de Enterprise Architect pata las liberaciones 7.0 y posteriores. Esta configuración no incluye la validación de modelo. También puede instalar la Tecnología MDG para BPMN versión 1.3 en forma separada, si requiere la validación de los componentes del modelo. Sin embargo, esta versión fue pensada para - y solo se integra correctamente con - la liberación 6.5 de Enterprise Architect. Si intenta instalar la Tecnología MDG para BPMN 1.3, no la cargue a través del menú Add-In de BPMN. BPMN en Enterprise Architect Enterprise Architect le permite desarrollar rápida y simplemente diagramas BPMN, a través del uso de una tecnología MGD integrada con el instalador de EA. Las instalaciones BPMN están provistas en la forma de:

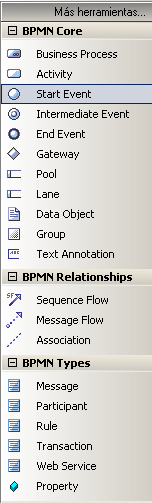

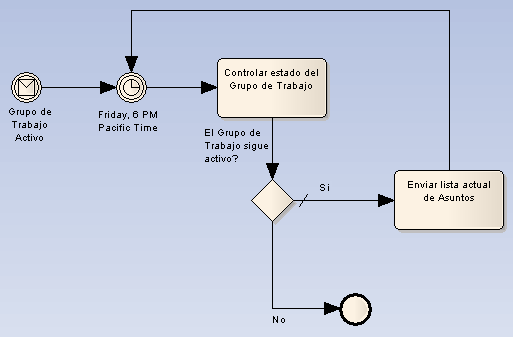

Páginas de la Caja de herramientas BPMN Usted puede acceder a las paginas BPMN de la Caja de herramientas a través del menu Más herramientas | BPMN. Estas páginas proveen los elementos BPMN gráficos (Core) y no gráficos (Tipos) para usar en los diagramas de proceso de negocio. Las especificaciones de estos elementos y relaciones están definidas a través de Valores Etiquetados (por ejemplo, como aplicado a las características Message, Timer y Default (/) en el diagrama de abajo). Para definir las especificaciones de los elementos y relaciones, abra la ventana de Valores Etiquetados y seleccione el elemento o relación requerido en el diagrama. La ventana de Valores Etiquetados muestra los valores etiquetados apropiados y provee una lista de valores a asignar a cada uno. Por ejemplo, cambiar la decoración de un Evento de Inicio o un Evento Intermedio, establezca el valor etiquetado Trigger. Para cambiar la decoración de un Evento de Fin, establezca el valor etiquetado Result.
|
