Sincronizar Etiquetas y Restricciones

Superior  Previo  Próximo

Cuando crea un elemento, atributo, operación o vínculo por primera vez desde un ítem de Perfil UML, también se pueden crear los valores etiquetados y las restricciones. Puede ser que a lo largo del tiempo modifique los valores etiquetados y las restricciones asociadas con un elemento en particular -así, los ítems ya creados pueden estar perdiendo valores etiquetados o restricciones adicionales-.



De esta manera puede haber configurado manualmente el estereotipo en un conjunto de elementos -y ahora quiere que reciban los valores etiquetados y las restricciones asociadas normalmente con este estereotipo-.



Para estar seguro de tener todos los valores etiquetados y estereotipos relacionados, use la función Sincronizar Valores Etiquetados y Restricciones.





Sincronizar Elementos

Para sincronizar elementos, proceda con los siguientes pasos:



1. Localice  el Perfil UML que requiera en el árbol de Recursos.



2. Localice el elemento del perfil estereotipado.



3. Haga clic con el botón derecho y seleccione la opción Sincronizar Valores Etiquetados y Restricciones.



synchtagsmenu

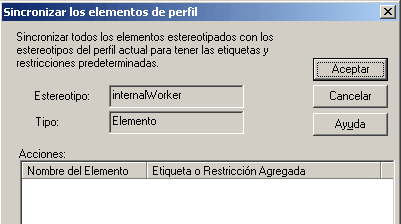

4. Cuando aparezca la ventana Sincronizar los Elementos del Perfil -presione Aceptar para proceder- la lista se poblará con los ítems que se han modificado y el cambio que se hizo.



synchtagsdlg
