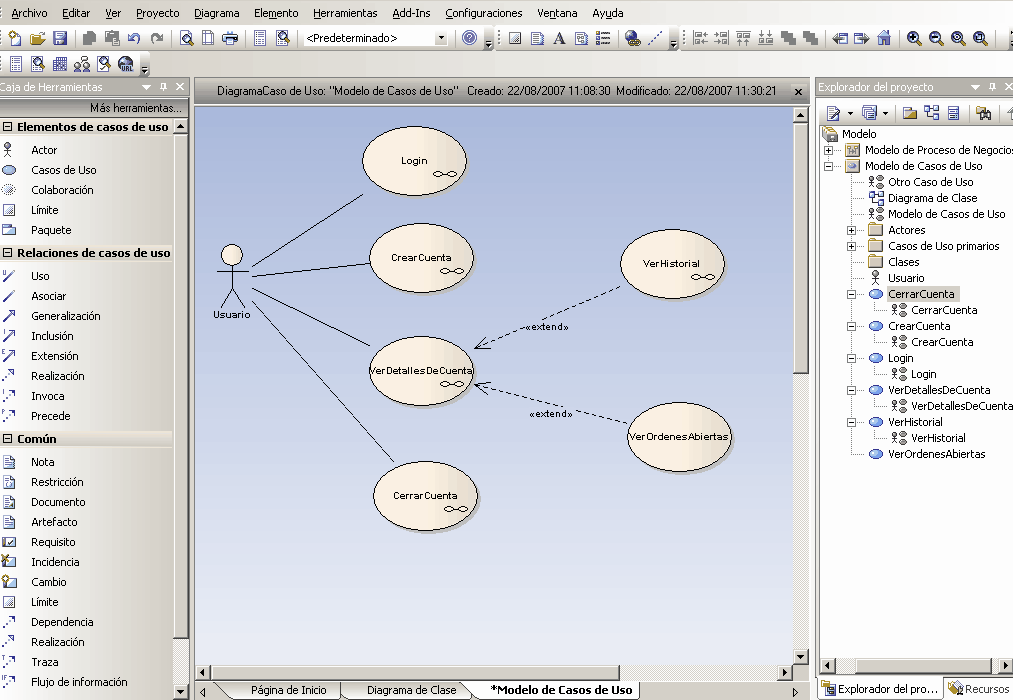

La Vista de diagramas es la ventana del área de trabajo principal que muestra el diagrama actualmente seleccionado. Puede abrir varios diagramas, pero solo puede ver uno a la vez.



diagramview



Use la Vista del diagrama para construir elementos y relaciones del modelo. Dentro del diagrama, puede crear nuevos elementos, arrastrar los elementos existentes y generalmente organizar los elementos y relaciones. La mayoría del trabajo se realiza en los elementos en la Vista del diagrama, es decir que entender como trabaja y como manipular los elementos es esencial. Use el proyecto de ejemplo provisto con EA para explorar las capacidades y comportamiento de la Vista del diagrama.

Consejo:

También puede usar la Lista del elemento para manipular elementos.



Las actividades de diagramas comunes incluyen:

Agregar un nuevo elemento para el diagrama usando la Caja de herramientas UML de Enterprise Architect.
Agregar un elemento existente al diagrama arrastrándolo desde el Explorador del proyecto.
Agregar conectores entre los elementos usando conectores desde Caja de herramientas UML de Enterprise Architect.
Copiar elementos en un diagrama para vincular o para copiarlo a cualquier otro lugar.
Hacer zoom en un diagrama para tener diferentes magnificaciones.
Usar las flechas arriba y abajo en la barra de herramientas del diagrama para mostrar el diagrama próximo o el previo.
Alinear y ajustar el tamaño de múltiples elementos.
Eliminar elementos del diagrama (pero no del proyecto).
Hacer doble clic al fondo del diagrama para abrir la ventana de Propiedades del diagrama y configurar las propiedades del diagrama.
Imprimir y ver la vista previa de los diagramas.
Guardar la imágen del diagrama a un archivo.
Guardar la imágen del diagrama al portapapeles.
