Cualquiera de las siguientes opciones le permitirá ajustar el tamaño de un elemento. Seleccione un elemento o un grupo de elementos en la vista de diagrama, luego:
| • | Use las flechas de ajuste de tamaño que aparecen en cada esquina y corra el tamaño del elemento arrastrándolo con el mouse (el cursor del mouse cambia como se muestra abajo), o |
| • | Presione la tecla [Ctrl] y use las flechas para cambiar al tamaño requerido. |
| • | Use las opciones Más ancho, Más angosto, Más alto y Más corto en el submenú Elemento | Mover. |
| • | Autoajuste el tamaño de los elementos seleccionados usando la opción Elemento | Apariencia, o presione [Alt]+[Z]. (En múltiples elementos seleccionados, Autoajuste todo lo seleccionado aparece en el menú contextual que se abre haciendo clic en el botón derecho). |
| • | Configurar elementos múltiples con el mismo ancho, alto o ambos usando estas opciones en el submenú Elemento | Igualar, o las opciones en el menú contextual que se abre haciendo clic en el botón derecho. |
Cambiar el tamaño de un conjunto de elementos a un tamaño específico
Haciendo clic en un conjunto seleccionado de objetos, le permite cambiar el tamaño de los mismos a la misma altura, ancho o los dos. Cuando selecciona elementos multiples usando [Ctrl]+ clic, luego re-ajusta las dimensiones, las dimensiones del objeto seleccionado se usa para configurar las dimensiones de los otros elementos configurados.

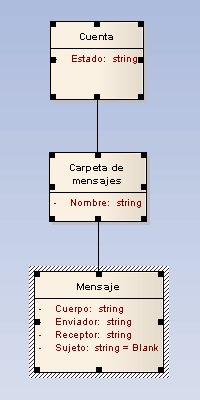

Por ejemplo, en el diagrama de abajo, la altura y ancho de la clase del Mensaje será usado para configurar la altura y el ancho de las clases de Carpeta de mensaje e informe. El objetivo es hacer que los elementos de la Carpeta de mensaje e informe sean de la misma altura y ancho como el elemento del Mensaje.
Para hacer esto proceda con los siguientes pasos:
1. Configure un elemento al tamaño que desee (ej. Mensaje como arriba).
2. Seleccione todos los otros elementos (ej. Carpeta de mensaje e informe)
3. Haga clic con el botón derecho en el elemento en el que ya realizó cambios de tamaño. (ej. Mensaje).
4. Seleccione su opción de re ajustar el tamaño desde el menú contextual (mismo alto y ancho etc).
