Soltar elementos desde el Explorador del proyecto

Superior  Previo  Próximo

Cuando arrastra un elemento desde el Explorador del proyecto a un diagrama, hay dos opciones de pegado posibles para algunos elementos. Los elementos que son clasificadores y soportan instancias de ellos mismos en tiempo de ejecución se extraerán como un vínculo al clasificador mismo, o como una nueva instancia del clasificador.

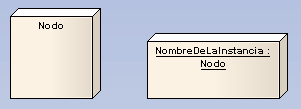

El ejemplo de abajo muestra un elemento vinculado a la izquierda (un Nodo) y una instancia del Nodo a la derecha. Tenga en cuenta que la instancia de Nodo se dibuja como un elemento simple con el :<NombreDeElemento> mostrado. Si denomina a su instancia se mostrará <NombreDeInstancia>:<NombreDeElemento>.



Si está trabajando sobre diagramas de instancias -tales como diagramas de comunicación-, muchas veces querrá arrastrar y soltar rápidamente las clases y los elemento desde el Explorador del proyecto en los diagramas como instancias del clasificador. Si está trabajando con diagramas de clases, puede preferir extraer vínculos al clasificador mismo. Hay un par de configuraciones disponibles para simplificar este proceso.



dropobjects

Tenga en cuenta:

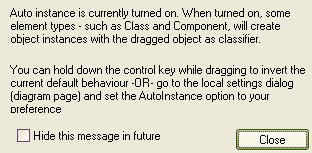

Enterprise Architect muestra una advertencia acerca de este comportamiento (ver abajo), indicando lo que está sucediendo. Seleccione la casilla Ocultar este mensaje en el futuro para prevenir la presentación de esta ventana.



autoinstancealert



Aquí hay dos cosas importantes para recordar:

Mantenga presionada la tecla [Ctrl] mientras arrastra y suelta un elemento en un diagrama (vea Pegando desde el Explorador del proyecto).
Sostener [Ctrl]o la [Shift para seleccionar elementos múltiples en un diagrama (vea Pegando múltiples elementos desde el Explorador del proyecto).

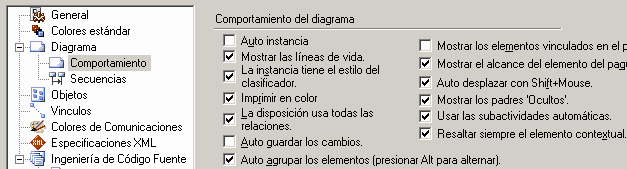

Para cambiar el comportamiento predeterminado, seleccione la página Comportamiento del diagrama de la ventana Opciones (seleccione la opción Herramienta | Opciones | Diagrama | Comportamiento). Para habilitar o deshabilitar la Auto instancia, seleccione o elimine la opción Auto instancia. Recuerde: presionar [Ctrl] invertirá la opción predeterminada actual.



autoinstancedefault
