Ingeniería de Sistemas

button_main button_prev button_next

Temas

Tema

Detalle

Ver También

Uso

Para modelar Sistemas utilizando SysML en Enterprise Architect, trabaje a través de los siguientes pasos:

Cree un modelo de Ingeniería de Sistemas para desarrollar su sistema

Crear un modelo de Requisitos para definir los requisitos y expectativas del sistema

Crear un modelo de Dominio Operacional, el cual describe el entorno dentro del cual opera el sistema, y las entidades con las que interactúa

Crear modelos de Restricción para describir las características operantes del sistema utilizando modelos paramétricos

Simular los modelos paramétricos para verificar que está correcto y obtener la característica deseada

Diseñar la composición del sistema utilizando Bloqueos y Partes SysML

Implemente el software embebido utilizando Clases UML y modelos conductuales

Cree una biblioteca de bloqueos SysML reutilizables, representando subsistemas que pueden ser reutilizados en otros proyectos, y otras definiciones de Tipo común



SysML



Crear un Modelo de Ingeniería de Sistemas

Un Modelo de Requisitos SysML



Un Modelo de Dominio Operacional SysML



Modelo de Parámetros SysML



Simular un Modelo SysML

Componer Diseño de Sistema



Generar Desde Modelos de Comportamiento



Crear Subsistemas Reutilizables

Ejemplo

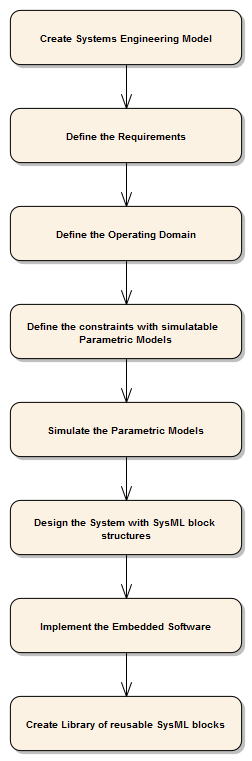

Estos pasos están representados gráficamente en el siguiente flujo:

seworkflow

Crear un Modelo de Ingeniería de Sistemas desde una plantilla

Paso

Acción

Ver También

1

En el Explorador de Proyectos, puede:

Haga clic en el ícono Nuevo Modelo de Patrón en la barra de herramientas.

Haga clic derecho en el nodo raíz de un modelo y seleccione la opción del menú contextual Agregar un nuevo Modelo utilizando Asistente , o

Haga clic derecho en un paquete y seleccione la opción del menú contextual Agregar | Agregar un nuevo Modelo utilizando Asistente



Se muestra la ventana Seleccionar Modelo(s).





2

En el campo Seleccionar Desde, haga clic en la flecha de despliegue y seleccioneModelo de Ingeniería de Sistemas.

Alternativamente, si está listado en el panel de Tecnología, seleccione el ítem Modelo de Ingeniería de Sistemas .





3

En el panel Nombre, seleccione la casilla a la par del ícono Modelo de Ingeniería de Sistemas .





4

Haga clic en el botón Aceptar .





Ejemplo

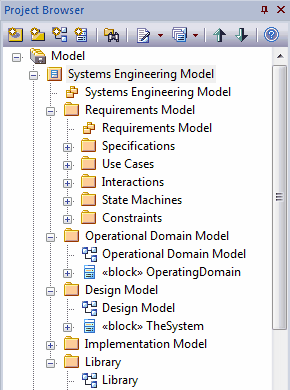

La siguiente estructura de modelo es creada en el Explorador de Proyectos:

semodel browser

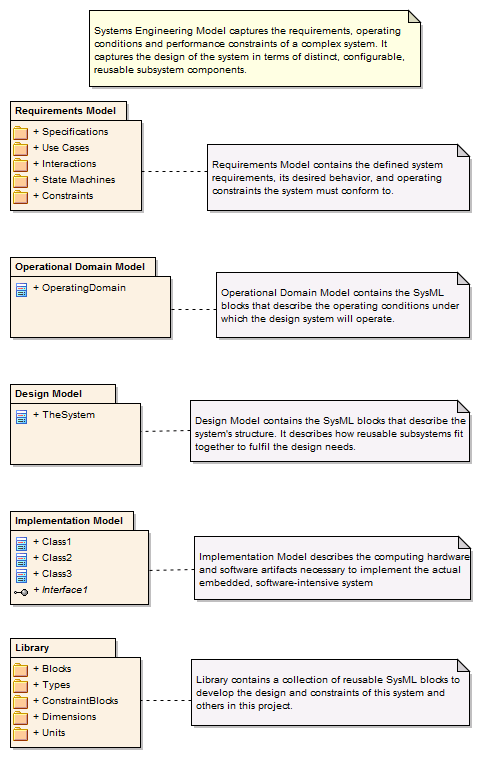

El diagrama de Modelo de Ingeniería de Sistemas, mostrado abajo, encapsula los componentes claves del modelo de Ingeniería de Sistemas.

systemsengineeringmodel

Notas

El Lenguaje de Modelado de Sistemas (SysML) es proporcionado con la edición de Ingeniería de Sistemas y la edición Ultimate de Enterprise Architect



Temas de Centro de aprendizaje
