Los modelos de Parámetros SysML, soportan el análisis de ingeniería de parámetros de sistemas críticos incluyendo la evaluación de métricas claves tal como rendimiento, fiabilidad y otras características físicas
Temas
Tema |
Detalle |
Ver también |
Modelo de Parámetros SysML - Concepto |
Los Modelos Paramétricos SysML unen modelos de requisitos con modelos de diseño del sistema al capturar restricciones ejecutables basado en relaciones matemáticas complejas. El siguiente texto es derivado de la entrada SysML en Wikipedia en línea: Las ventajas de SysML sobre UML para ingeniería del sistema se vuelven obvias y considera un ejemplo concreto, tal como modelar un sistema de automoción. Con SysML puede utilizar diagramas Paramétricos para precisamente definir restricciones de rendimiento y mecánicas tal como aceleración máxima, peso en vacío, capacidad de aire acondicionado, y administración de gestión del ruido interior de la cabina. Para más información sobre los conceptos de modelos de Parámetros SysML, se refiere al sitio web oficial SysML OMG y sus fuentes vinculadas. Enterprise Architect le permite desarrollar modelos Paramétricos SysML rápida y simplemente; esos modelos también pueden ser simulados.
|
SysML (Recurso en línea) SysML OMG (Recurso en línea) |
Crear un modelo de Parámetros
Paso |
Acción |
Ver también |
1 |

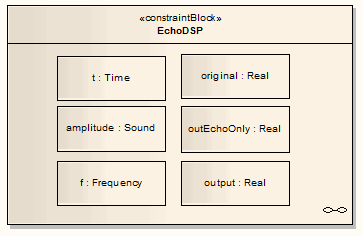

Crear una colección de Bloqueos de Restricción SysML que formalmente describen la función de una restricción en un modelo de simulación. Cada Bloqueo de Restricción contiene propiedades que describen sus parámetros de entrada y salida, al igual que un Script de Elemento que describe el componente ejecutable de la restricción.
|
|
2 |
Haga clic derecho en cada uno de los constraintBlocks y seleccione la opción del menú contextual SysML | Agregar Script de Elemento para agregar un script al bloqueo de restricción. Esto es donde usted expresa la relación / comportamiento del bloqueo de restricción como un script ejecutable.
|
|
3 |

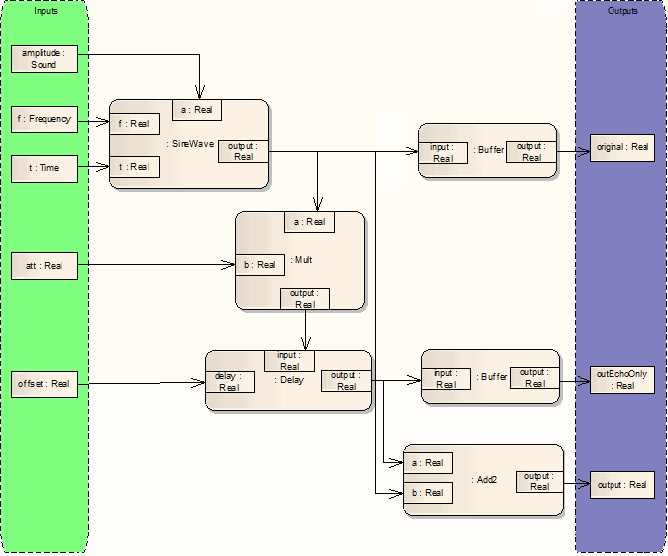

Crear un Bloqueo de Restricción SysML para contener el modelo Paramétrico a simular; el modelo Paramétrico contiene propiedades y ocurrencias de bloqueos de restricción como elementos de Propiedad de Restricción, conectados en un Diagrama Paramétrico.
|
|
4 |
Haga clic derecho dentro de un Diagrama Paramétrico y seleccione la opción del menú contextual SysML | Simular Diagrama...
|
|
5 |

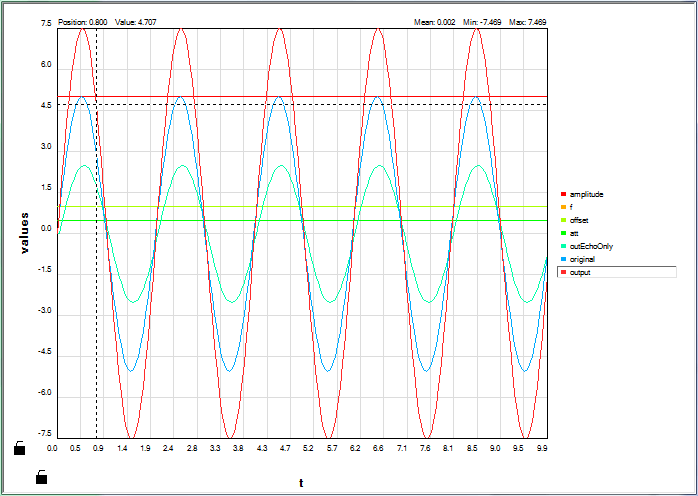

Dependiendo de sus selecciones de configuración, los resultados de la simulación son escritos en un archivo CSV separado por comas o graficados en un plano de dos dimensiones.
|
|
Notas
• |
La Simulación de Modelo Paramétrico del Lenguaje de Modelado de Sistemas (SysML) está disponible en las ediciones de Ingeniería de Sistemas y Ultimate de Enterprise Architect |
