Patrones GoF

button_main button_prev button_next

Puede desarrollar diagramas desde patrones GoF rápida y simplemente, a través del uso de una Tecnología MDG integrada con el instalador de Enterprise Architect.

Los Patrones de la Banda de los Cuatro (GoF) son 23 patrones de diseño de software clásico proporcionando soluciones recurrentes a problemas comunes en el diseño de software. Fueron desarrollados por Erich Gamma, Richard Helm, Ralph Johnson y John Vlissides, a menudo referidos como la Banda de Cuatro. Los Patrones están definidos en el libro Patrones de Diseño: Elementos de Software Orientado a Objetos Reutilizable (Gamma et al., ISBN 0-201-63361-2).

El siguiente texto es derivado de la entrada Patrones de Diseño en Wikipedia en línea. Para más información sobre los conceptos de Patrones GoF, refiérase al ítem de Wikipedia y sus fuentes vinculadas.

Patrones GoF en Enterprise Architect

Tema

Detalle

Ver También

Funcionalidades de Patrón GoF

Los Patrones GoF son proporcionadas en forma de:

Páginas de Patrones de Comportamiento GoF, de Patrones Creacionales GoF y de Patrones Estructurales GoF en la Caja de Herramientas

Las entradas de Patrón de Banda de Cuatro en el menú de acceso directo de la caja de herramientas



Páginas de Caja de Herramientas GoF

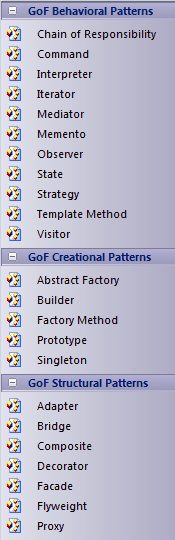

Puede acceder a las páginas de Patrón GoF de la Caja de Herramientas a través de la opción de menú Más herramientas | Patrones GoF ; los siguientes íconos están disponibles:



gofpatterns



Cuando arrastra uno de los elementos de patrón a un nuevo diagrama, se muestra la ventana Agregar Patrón GoF <pattern group><pattern type>; si es necesario, modifique la acción y/o predeterminado para los elementos de componente, luego haga clic en el botón Aceptar para crear un diagrama basado en el patrón.



Menú de Acceso Rápido de Caja de Herramientas

Desactivar Patrones GoF

Si prefiere no utilizar la tecnología de Patrones GoF en Enterprise Architect, puede desactivarlo (y posteriormente reactivarlo) utilizando la ventana de Tecnologías MDG (Configuraciones | Tecnologías MDG ).



Tecnologías MDG

Aprender más

Patrones de Diseño (Recurso en línea)
