Modelo de Diseño SysML |

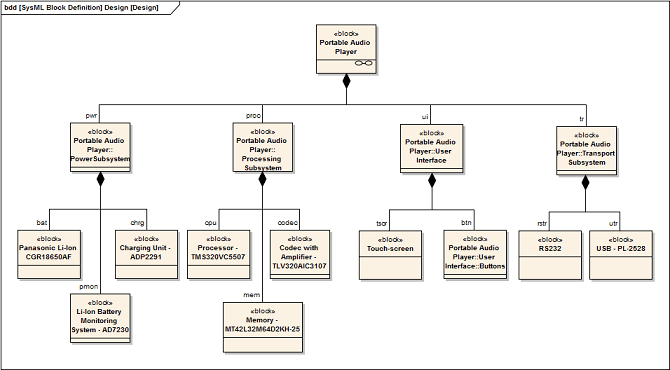

El Modelo de Diseño SysML contiene los bloqueos que definen la composición del sistema; describe la manera en la que subsistemas reutilizables encajan juntos para cumplir los requisitos de diseño. El siguiente diagrama muestra un ejemplo de Modelo de Diseño para un Reproductor de Audio Portátil; el Diagrama de Definición de Bloqueo SysML describe el Reproductor de Audio Portátil como una composición de varios subsistemas disponibles para la venta reutilizables y algunos diseñados internamente.

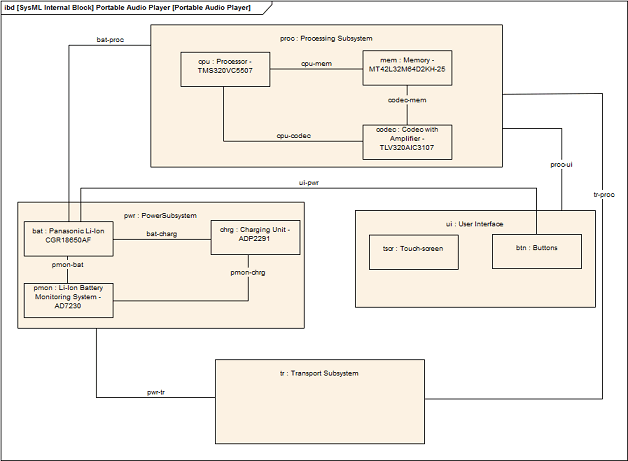

En el ejemplo de arriba, el Reproductor de Audio Portátil es definido como un sistema SysML conteniendo subsistemas que realizan tareas específicas; el diseño contiene subsistemas para el suministro de potencia, realizar reproducciones y procesamiento de audio, la interfaz con otros dispositivos y la interfaz de usuario. Detalles de la composición de Reproductor de Audio Portable son descritos más a detalle dentro del Diagrama de Bloqueo Interno del Reproductor de Audio Portátil:
En este ejemplo, la composición del Reproductor de Audio Portátil es descrita, detallando como cada uno de los subsistemas está estructurado. También describe las relaciones de vínculo entre las partes, que describen como están funcionalmente ligadas una con otra; por ejemplo la CPU, Memoria y Códec están interconectados juntos en el Subsistema de Procesamiento.
|
|
