Diagrama de Robustez Generado

button_main button_prev button_next

Una Colaboración es creada como un hijo del elemento seleccionado, para actual como un contenedor para el diagrama de Robustez.

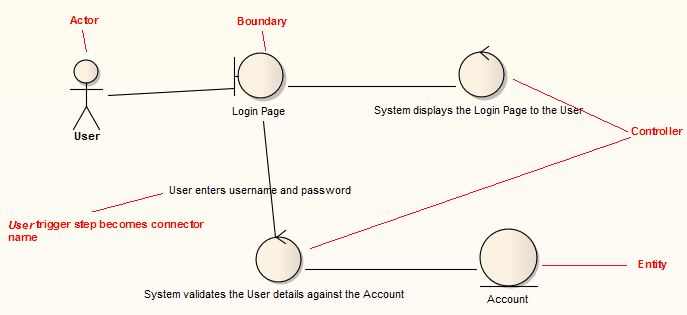

Ejemplo

scenrobustdiag

robust

Notas

Todos los elementos involucrados en el escenario deberían estar identificados en la pestaña de Referencia de Contexto; esto es, las relaciones ya deberían existir entre el elemento padre del escenario y los otros elementos nombrados en el escenario

Cuales quiera valores en las columnas Usos, Resultados yEstado son ignoradas y no representadas en el diagrama

Cada elemento UI en un paso se convierte en un elemento limítrofe; una relación de Dependencia es creada desde este elemento limítrofe hacia el elemento (este conector no es mostrado en el diagrama)

Cada Actor referenciado en un paso es soltado en el diagrama de Robustez como un simple vínculo

Cada Clase referenciad en un paso es soltada en el diagrama de Robustez como un simple vínculo, y se le da el estereotipo entidad

Cada paso con un disparador de Sistema se convierte en un Controlador; los Controladores de ruta alterna/excepción son mostradas con un color de fondo rojo

Cada paso con un disparador de Usuario se convierte en el nombre de la Asociación entre los Controladores
