Diagrama de Secuencia Generado

Una Interacción es creada como un hijo del elemento seleccionado, para actuar como un contendor para los diagramas - las rutas Básicas, Alternativas y Excepción son modeladas como diagramas de Secuencia separados bajo la Interacción.

Tema

Detalle

Ver También

Uso

Todos los elementos involucrados en el escenario deberían ser identificados en la petaña de Referencia de Contexto. Eso quiere decir, que las relacions deben ya existir entre el elemento escenario padre y los otros elementos nombrados en el escenario.

•	Cada elemento de Referencia de Contexto nommbrado en el paso de escenario es modelado como una Línea de Vida

•	El paso mismo se convierte en el Mensaje entre el original y su destino(s)

•	El primer elemento de Referencia de Contexto en un paso es tratado como el original

•	Los siguientes elemento(s) de Referencia de Contexto se vuelven el destino(s)

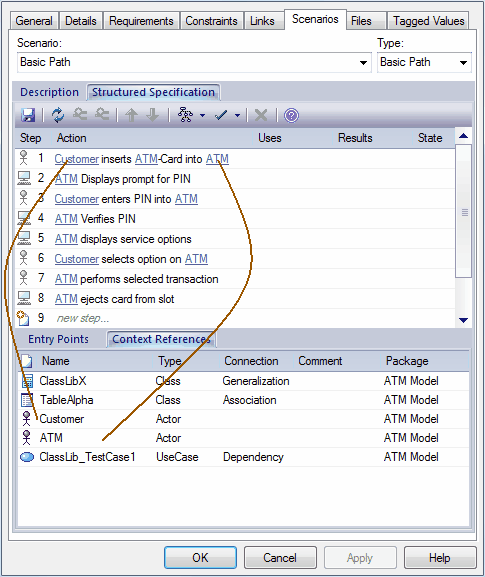

Ya que el generador de diagrama actúa sobre nombres de elementos en el paso, debería cuidarse de evitar utilizar los nombres del elemento como texto normal. Por ejemplo, en el paso 1 en la ventana de abajo, el término Tarjeta - ATM es interpretado como una referecia al elemento ATM, y dos mensajes Cliente inserta Tarjeta - ATM en ATM son generados para el paso. (Para evitar la confusión, en el diagrama el primer Mensaje ha sido eliminado.)

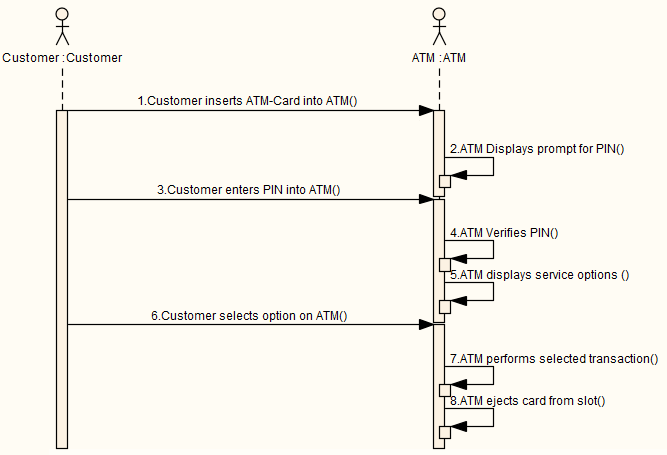

Si la casilla Mostrar Numerado de Secuencia en la página de Secuencia de Diagrama de la ventana Opciones no está seleccionada, el nombre de Mensaje en el diagrama de Secuencia es prefijado por el número de paso, como se muestra en el diagrama de abajo. Si la casilla está seleccionada, el número de secuencia de mensaje se muestra en lugar del número de paso.

Los valores de las columnas Usos, Resultados y Estado para son agregados como Valores Etiquetados del Mensaje.
