Enterprise Architect proporciona algunos estereotipos incorporados que usted asigna a un elemento durante el análisis. El efecto de cada uno de éstos estereotipos es mostrar un ícono diferente del icono del elemento normal, dar una clave visual al propósito del elemento. Los principales tipos de iconos incorporados para elementos creados utilizando los estereotipos, incluyen:
• |
Límite - para un límite de un sistema (por ejemplo, pantalla de Ingreso) |
• |
Control - para especificar que un elemento es un controlador de algún proceso (como en el patrón Modelo-Vista-Controlador) |
• |
Entidad - el elemento es un persistente o elemento de datos
|

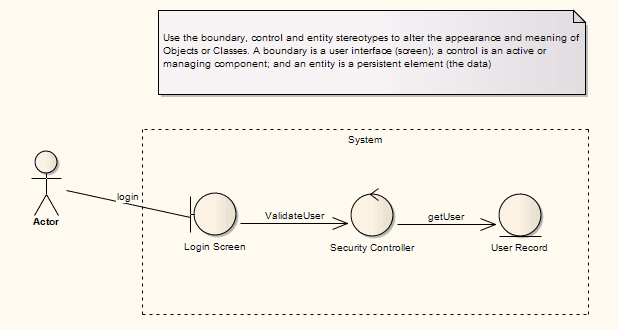

Los elementos creados utilizando éstos estereotipos están ilustrados en el diagrama de Robustez de abajo. También vea los elementos de Modelado de Negocios utilizados en diagramas de Modelado de Negocios e Interacción de Negocios.
Ejemplo de Estereotipos de Análisis en uso
