Elementos de Control UI

button_main button_prev button_next

Un elemento de Control UI representa un elemento de control de interfaz de usuario (tal como una caja de edición). Es utilizado para capturar los componentes de una disposición de pantalla y requisitos en un diagrama de Interfaz de Usuario o Personalizado.

Hay un número de elementos de Control UI disponibles en la página de Interfaz de Usuario de la Caja de Herramientas. Estos incluyen:

Lista

Tabla

Caja de Texto

Etiqueta

Formulario

Panel

Botón

Caja de Combo

Casilla

Casilla (al lado izquierdo)

Botón de radio

Botón de radio (al lado izquierdo)

Línea Vertical

Línea Horizontal

Ejemplo

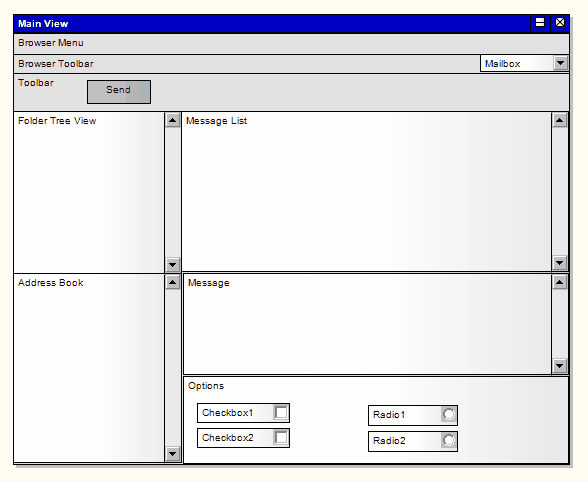

Los íconos pueden estar combinados en un ícono de Pantalla para representar la apariencia de una pantalla de interfaz de usuario, como se muestra:

exampleofauserinterfacediagram

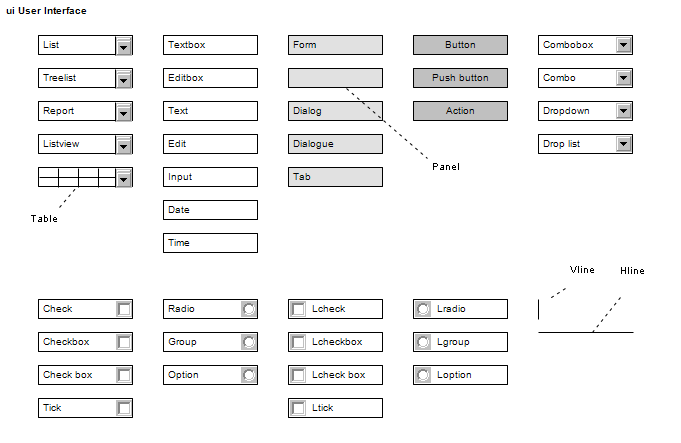

También puede extender los íconos disponibles al seleccionar otros estereotipos en la ventana de Propiedades de Elemento de Control UI. El conjunto completo de estereotipos disponibles es muestra abajo; escriba o seleccione el texto en el campo Estereotipo para crear el ícono correspondiente.

uistereotypes

Icono de la Caja de Herramientas

e_uicontrol (donde Control UI es el nombre del tipo de elemento de interfaz de usuario)

Aprender más

Modelos de Interfaz de Usuario

Pantalla
