Bienvenido a Enterprise Architect! Esta guía de comienzo rápido le ayuda a comenzar a modelar con Enterprise Architect.



Este conjunto de temas lo guiarán a través de la creación de un proyecto simple. Por medio de descripciones hay vínculos a información más detallada en el rango de temas. Siga estos vínculos si usted desea obtener mas información, o simplemente ignórelos si solo desea seguir los pasos.



Su tarea es crear un nuevo proyecto y luego agregar una vista, un paquete, un diagrama, elementos y conectores.

La primer tarea que puede realizar es crear un nuevo proyecto y agregar un paquete, diagrama, elementos y conectores.



Crear un proyecto:

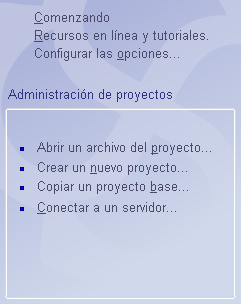

Cuando usted abre Enterprise Architect se abre la Página de inicio:



startpage500





1.

Haga clic en Crear un nuevo proyecto. El diálogo de Nuevo Proyecto se mostrará.

2.

En el campo Nombre del archivo, escriba un nombre significativo para el proyecto y haga clic en el botón Guardar para crear el archive del proyecto. El Asistente de Modelo se mostrará.

3.

Usted puede seleccionar una o más plantillas de modelo (estas le proveen la estructura básica paquetes y diagramas para su proyecto, así como también referencias a útiles ayudas para que usted pueda comenzar). Seleccione en la casilla de verificación de cada modelo que le interese.

4.

Haga clic en el botón Aceptar. Enterprise Architect creará su proyecto y lo mostrará en la ventana del Explorador del proyecto, en el lado derecho de la pantalla.

Tenga en cuenta:

Usted también puede crear rápidamente un proyecto copiando un proyecto base existente provisto con Enterprise Architect; vea el tema Copiar un proyecto base.



Extender el proyecto:

Para navegar a través de su proyecto, en el Explorador del proyecto haga clic en el icono “+” en frente de cada carpeta o paquete para expandirlo.

Haga doble clic en el icono del diagrama mostrado debajo del nombre del paquete. Enterprise Architect mostrará el mismo diagrama para el modelo en la Vista de Diagrama, la cual se encuentre en la mitad de la pantalla.



Agregar una vista a su modelo:

Ahora usted ha creado un proyecto conteniendo al menos un modelo, usted puede agregar otra Vista al modelo, y luego un paquete y un diagrama, elementos y conectores (relaciones).
