Una Vista es el contenedor, o paquete, de más alto nivel en un modelo. Hay seis tipos de Vistas, cinco de las cuales representan maneras convencionales de categorizar las estructuras o propósitos de un modelo, y una (vista Simple) para desarrollar su propia categorización.



Para crear una vista, siga los siguientes pasos:

1.

Haga clic derecho en el nombre de su modelo, en la ventana del Explorador de Proyecto. Se abrirá el menú contextual.

2.

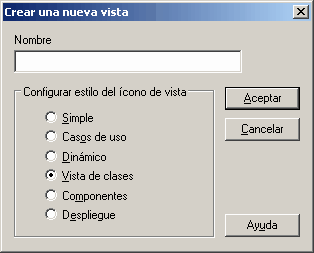

Seleccione el menú Nueva Vista. El diálogo de Crear una nueva vista se muestra.



setviewicon



3.

En el campo Nombre, escriba el nombre de la nueva vista.

4.

En el panel  Configurar el estilo del icono de la vista, haga clic en botón de radio para el tipo de Vista a crear.

5.

Si el nodo raíz del modelo ha sido puesto bajo control de versión, se mostrará la casilla de verificación Agregar al control de versiones, mostrando por defecto lo seleccionado.

6.

Haga clic en el botón Aceptar.

Agregar un paquete a su Modelo

Ahora usted ha creado una Vista en el modelo, usted puede agregar un paquete y diagrama a esa vista o cualquier otra en el modelo, y luego agregar elementos y conectores (relaciones).
