Explorador del proyecto

Superior  Previo  Próximo

project_browser

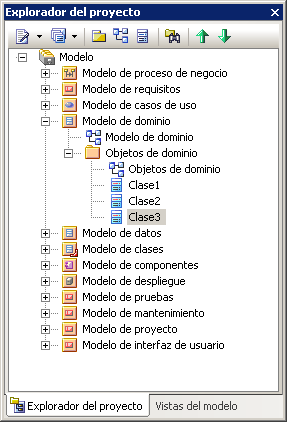

La ventana del Explorador del proyecto permite navegar a través del espacio de proyectos de Enterprise Architect. Muestra paquetes, diagramas, elementos y propiedades de los elementos.



Puede arrastrar y soltar elementos entre carpetas, o incluso soltar elementos desde el Explorador del proyecto directamente dentro del diagrama actual.



Si hace clic con el botón derecho del mouse sobre un ítem en el Explorador del Proyecto, puede llevar a cabo acciones adicionales, tales como agregar nuevos paquetes, crear diagramas, renombrar ítems, crear documentación y otros reportes y eliminar elementos del modelo. Además es posible editar el nombre de cualquier ítem en el Explorador del proyecto seleccionando el ítem y luego presionando la tecla de acceso rápido [F2].



projectbrowser

Consejo:

El Explorador del proyecto es la vista principal de los elementos de modelado de su modelo; use el mouse para navegar el modelo.





Vistas:

La ventana del Explorador del proyecto está dividida en Vistas, cada una de las cuales contiene paquetes u otros elementos. La jerarquía de Vistas se describe a continuación:



Vista

Descripción

Vista de Casos de Uso

La vista funcional y de análisis temprano. Contiene procesos de negocio y modelos de casos de uso.

Vista Dinámica

Contiene diagramas de estado, de actividades y de interacción. Es la parte dinámica de su sistema.

Vista Lógica

La vista del modelo de clases y del modelo de dominio.

Vista de Componentes

Una vista de los componentes de su sistema. La vista de alto nivel de qué software se construirá (como por ejemplo, ejecutables, DLLs y componentes).

Vista de Despliegue

El modelo físico; qué hardware se desplegará y qué software se ejecutará en él.

Vista Personalizada

Un área de trabajo para otras vistas - ej. requisitos formales, papelera de reciclaje, requisitos no funcionales, etc.

Tenga en cuenta:

Usted puede ocultar y mostrar la ventana del Explorador del proyecto presionando el botón [Alt]+[0].

Colapso selectivo:

Cuando está trabajando en un proyecto expandido en la ventana del Explorador del proyecto, usted puede querer localizar el elemento padre o el paquete de un item, y/o colapsar la estructura bajo ese elemento padre o paquete. Para hacer esto, siga los siguientes pasos:

1.

Posicione el cursor en un item o elemento del paquete.

2.

Presione [!] en el teclado para resaltar el padre.

3.

Presione la tecla de nuevo para colapsar la estructura debajo de ese elemento padre o paquete.

También vea:

Disposiciones del ícono del Explorador del proyecto
