Menú contextual del diagrama

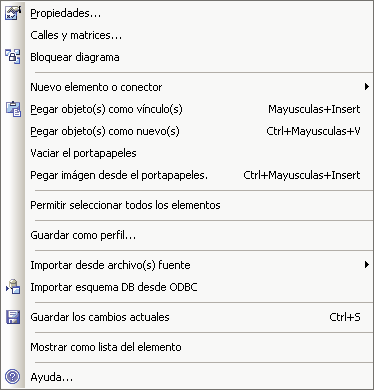

Abra el diagrama requerido y haga clic derecho sobre el fondo del diagrama para abrir el menú contextual de diagrama. No todas las opciones del menú mostradas abajo aparecen en todos los menús contextuales de diagrama.

diagramcontextmenu2

El menú contextual de diagrama le permite:

•	Ver la ventana de propiedades del diagrama

•	Agregar calles o una matriz al diagrama actual

•	Proteger un diagrama de cambios inadvertidos (bloquear diagrama)

Tenga en cuenta:

Esto no se aplica en la versión corporativa si la seguridad está habilitada. En ese caso, vea bloquear elementos del modelo.

•	Insertar varios elementos al diagrama (ver abajo)

•	Pegar elementos copiados como un vínculo o como un nuevo elemento

•	Pegar una imágen contenida en el portapapeles al diagrama

•

Hacer todos los elementos del diagrama seleccionables. Si un elemento es seleccionable, usted puede moverlo alrededor del diagrama y realizar operaciones haciendo clic en el botón derecho. Si un elemento es no seleccionable, usted no puede moverlo alrededor del diagrama y la única operación disponible haciendo clic en el botón derecho es hacer el elemento seleccionable. Esta opción no tiene efecto en operaciones de doble clic en el elemento, tales como mostrar diagramas hijos.

•	Guardar el diagrama actual como un perfil en la ventana de Recursos

•	Importar, o ingeniería reversa, código fuente (no disponible en la edición de Escritorio)

•	Importar tablas de base de datos desde una fuente de datos ODBC (no disponible en la edición de Escritorio)

•	Guardar cualquier cambio al diagrama actual

•	Mostrar los contenidos del diagram como en una lista de elementos en vez de en un diagrama

•	Ver el Ayuda de Enterprise Architect sobre el tipo de diagrama mostrado actualmente

Insertar ítems

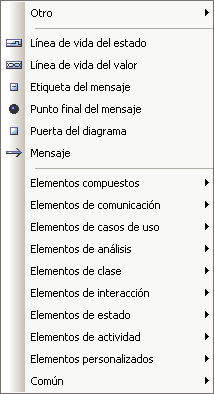

Cuando hace clic en el menú contextual de Nuevo elemento o conector, una lista de elementos y conectores se muestran, como se muestra debajo para un diagrama de Tiempos:

insertelementconnector

La estructura de esta lista es la que sigue:

•	Otro - se expande para ofrecer opciones a seleccionar elementos y conectores de otros tipos de diagramas que están ya sea en el diagrama actual o en las páginas de la caja de herramientas de Enterprise Architect.

•	La lista extendida de elementos y conectores para el tipo de diagrama actual

•	Listas colapsadas de elementos y conectores para páginas que han sido pinchadas en la caja de herramientas, si una tecnología MDG:

•

es activa

•	automáticamente pincha páginas de la caja de herramientas, y

•	tiene páginas que redefinen UML o páginas extendidas

Las páginas de tecnologías MDG sobrepasan el UML o las páginas extendidas, que no son mostradas:

•	(Al final) Común - se expande para mostrar la lista de elementos y conectores comunes.
