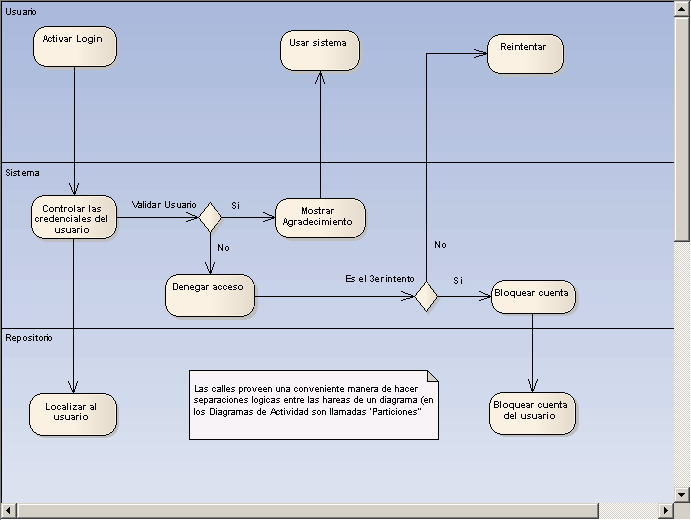

Los diagramas de Enterprise Architect soportan Calles para todos los tipos de diagramas. Las bandas son divisiones verticales u horizontales en un diagrama que lo dividen en particiones de áreas lógicas. En el ejemplo de abajo las actividades se relacionan a entidades particulares del modelo (ej. el Usuario, o el Repositorio de fondo) que se ubican en una banda contenedora para indicar su asociación.

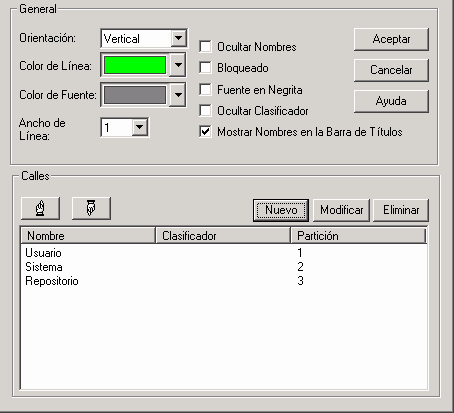

Para administrar las calles, seleccione la opción Diagrama | Configurar calles y matrices para mostrar la ventana Configurar calles y matrices. La ventana tiene como predeterminado la pestaña Calles.
Esta ventana permite configurar la orientación (vertical u horizontal), el color de la línea y el ancho de las calles, y bloquear las calles para prevenir movimientos posteriores. También puede especificar el color de la fuente, ocultar nombres, ocultar el clasificador y mostrar el nombre en la barra del título. Use los botones Nuevo, Modificar y Eliminar para cambiar el aspecto de la calle seleccionada. Use los botones hacia arriba
y hacia abajo
para cambiar el orden de las calles en el diagrama.
Si configura el color de fondo para una calle, este toma el mismo perfil de forma que el fondo del diagrama principal.
