El análisis de los sistemas de base de datos legacy es posible usando las capacidades de la ingeniería inversa de Enterprise Architect. Conectando a una base de datos a través de la ODBC, puede importar el esquema de base de datos en un modelo UML estándar. Las importaciones subsecuentes permiten que mantenga la sincronización entre el modelo de datos y la base de datos.
Enterprise Architect soporta la importación de las tablas de las base de datos desde una fuente de datos ODBC. Las tablas se importan como clases estereotipadas con definiciones de datos apropiados para el DBMS de origen.
Importar tablas de basededatos y los procedimientos almacenados
Para importar las tablas de basededatos y los procedimientos almacenados, proceda con los siguientes pasos:
Tenga en Cuenta: La importación de procedimientos y vistas almacenados se soporta para DB2, SQL Server, Firebird/Interbase, Informix, Ingres, Oracle 9i y 10g, MySQL, PostgreSQL, Sybase Adaptive Server Enterprise (ASE) y Sybase Adaptive Server Anywhere (ASA).
1. Seleccionar cualquier paquete en la Vista lógica.
2. Para importar:
Solo el paquete, haga clic con el botón derecho en el paquete para mostrar el menú contextual y seleccionar la opción Ingeniería de código | Importar esquema DB desde ODBC.
Un diagrama, haga clic con el botón derecho en el diagrama en el paquete seleccionado para abrir el menú contextual, y seleccione la opción Importar esquema DB para ODBC.
Tenga en Cuenta: Alternativamente puede seleccionar la opción Proyecto | Ingeniería de Basededatos | Importar esquema DB desde ODBC.

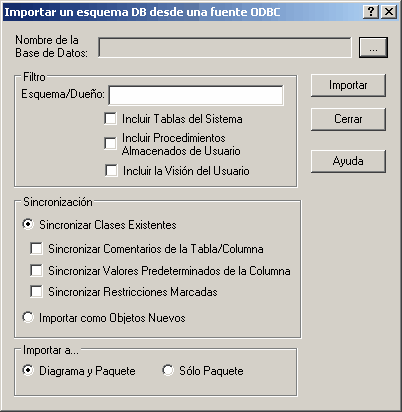

Se abre la ventana Importar un esquema DB desde una fuente ODBC.
3. En el campo Nombre de la base de datos, haga clic en la flecha despegable y seleccione una fuente de datos de la ODBC.
4. Cuando sincronice clases existentes, seleccione la casilla apropiada para determinar si los comentarios del modelo, valores predeterminados o restricciones se sincronizarán con las tablas ODBC.
5. Para también importar procedimientos almacenados, seleccione la casilla Incluir los procedimientos almacenados del usuario. Para importar las vistas del usuario, seleccione la casilla Incluir la visión del usuario.
Tenga en cuenta: Esto es solo posible importar en un diagrama si este esta en el paquete seleccionado. Si un diagrama de otro paquete se abre, un mensaje le dará la opción de cancelar la importación o de continuar importando a solo paquete. La ventana Importar un esquema DB desde una fuente ODBC incluye opciones para importar en el diagrama y paquete, o solo paquete.
Si no se abre ningún diagrama, el botón Solo Paquete se seleccionará y las opciones se deshabilitarán. Si el diagrama abierto esta en el paquete seleccionado, puede seleccionar cualquiera de las opciones.
6. Haga clic en el botón Importar para comenzar la importación. Seleccione una fuente de datos ODBC apropiada desde la ventana ODBC (ODBC se debe instalar y configurar en su máquina para que esta trabaje correctamente).
