El flujo del control es un conector vinculando dos nodos en un Diagrama de Actividades. Los conectores de flujo de control unen el flujo entre nodos de actividad, dirigiendo el flujo al nodo destino una vez que el nodo origen de actividad este completo
Los Flujos de Control y los Flujos de Objeto pueden definir una condición de Guarda y de Peso.

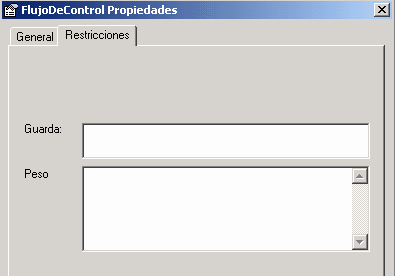

Una guarda define una condición que debe ser verdadera antes de que el control pase a través del límite de la actividad. Un ejemplo práctico de esto es donde dos o más límites de actividades (flujos del control) salen de un elemento de Decisión. Cada flujo debe tener una condición de Guarda que es exclusiva de cada uno y define qué límite será tomado bajo qué condiciones. El diálogo de propiedades del Flujo de Control le permite configurar condiciones de Guarda en Flujos de Control y Flujos de Objeto.
Un peso define el número de señales que pueden fluir a lo largo de una conexión de Flujo de Control o del Objeto cuando se atraviesa ese límite. El peso también se puede en la ventana de propiedades de Flujo de Control y Flujo de Objeto
Especificación del UML del OMG:
La especificación del UML del OMG (superestructura de UML 2.0, p. 315) establece:
"Un flujo del control es un límite iniciando un nodo de la actividad después de que se acabe el anterior."
