Nodos del parámetro de actividad

Superior  Previo  Próximo

        Más Información ..|  ..Especificación del UML del OMG



Un nodo del parámetro de actividad se usa para aceptar una entrada a una actividad y proveer una salida desde una actividad.



El siguiente ejemplo detalla dos parámetros de entrada y un parámetro de salida definidos para la actividad

activitydiagram - activitysimple

Para definir un nodo del parámetro de una actividad, proceda con los siguientes pasos:



1. Haga clic con el botón derecho sobre el elemento, seleccionando Elementos embebidos I Agregar Parámetro de Actividad.

2. Se muestra la ventana Propiedades, que requiere el Nombre y otras propiedades del elemento embebido.

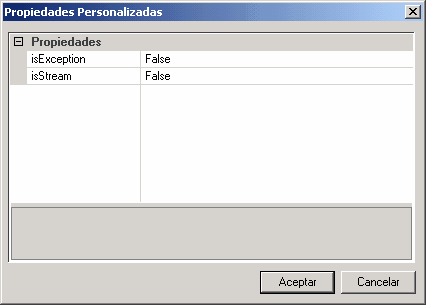

3. Después de cerrar esta ventana, puede definir con más detalle el nuevo parámetro de la actividad. Haga clic con el botón derecho sobre el parámetro de la actividad y seleccione Configuraciones Avanzadas | Propiedades Personalizadas, el cual abrirá la siguiente ventana:



activity - parameters menu2

De manera similar a la especificación de los conectores de acción, los parámetros de actividad también tienen las opciones "EsExcepción" y "EsFlujo". "EsExcepción" indica que el parámetro puede emitir un valor que excluye a otras salidas, normalmente debido a algún error. "EsFlujo" indica si un parámetro puede aceptar o enviar valores durante la ejecución de una actividad.



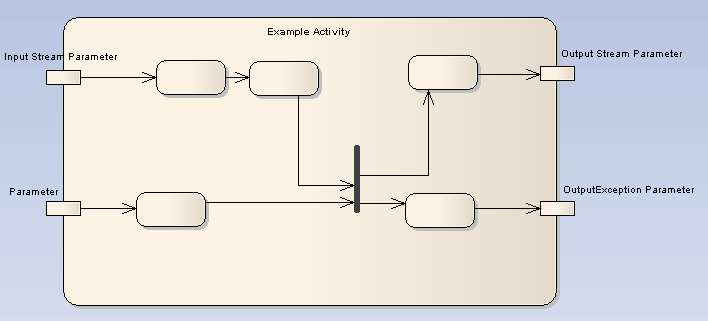

El siguiente ejemplo usa la configuración anterior:



activity - parametersall

Más información

Actividad
Conector de Acción



Especificación del UML del OMG

La especificación del UML del OMG (UML 2.0 Superstructure, p. 304) establece:

"Un nodo de parámetros de una actividad es un nodo objeto para las entradas y las salidas de las actividades....Los parámetros de las actividades son nodos objeto al comienzo y al final de los flujos, para aceptar entradas a una actividad y proveer salidas desde ella. (ActividadesCompletas) Los parámetros de las actividades heredan soporte para flujo y excepciones desde el Parámetro."
