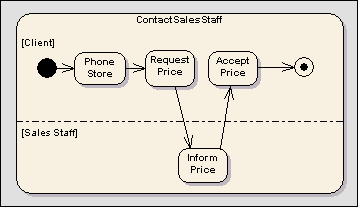

Las particiones de la actividad se usan para organizar lógicamente una actividad. Ellas no afectan el flujo de señal de un diagrama de actividades, sino que ayudan a estructurar la vista o las partes de una actividad. A continuación se muestra un ejemplo de una partición de una actividad:
Para definir particiones:
1. Haga clic con el botón derecho sobre el elemento Actividad.

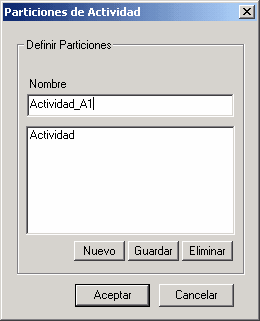

2. Seleccione Configuraciones Avanzadas I Partición de Actividad. Aparecerá la siguiente ventana:
3. Ingrese el nombre de la partición y haga clic en Guardar.
4. Repita el paso 3 para cada partición que desee crear.
Más Información
Especificación del UML del OMG
La especificación del UML del OMG (UML 2.0 Superstructure, p. 307) establece:
"Las particiones dividen los nodos y actividades para restringir y mostrar una vista de los nodos contenidos. Las particiones pueden compartir contenidos. Ellas muchas veces corresponden a unidades organizacionales en un modelo de negocio. Se pueden usar para ubicar características o recursos entre los nodos de una actividad."
|
