Un conector de acción se usa para definir el flujo de datos de salida y de entrada de la acción. Un conector de entrada provee valores para la acción, mientras que un conector de salida contiene los resultados de la acción.
Los conectores se usan para conectar dos acciones:
Vea la figura 271 (UML 2.0 Superstructure, p. 327).
Los conectores de acción se pueden caracterizar aún más como parámetros de excepción definidos, flujos, o estados. Asociar un estado con un conector define el estado de los valores de entrada y salida. Por ejemplo, el conector se podría llamar "Ordenes", pero el estado podría ser "validado" o "Cancelado".

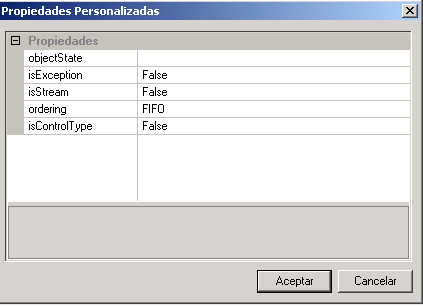

Para agregar un Conector de Acción a una Acción, haga clic con el botón derecho sobre la acción y desde el menú contextual seleccione Agregar Embebido I Agregar Conector de Acción. Para cambiar las propiedades de un Conector de Acción, haga clic con el botón derecho sobre el conector y seleccione Configuraciones Avanzadas I Propiedades Personalizadas. Se podrán configurar las siguientes propiedades:
Especificación del UML del OMG
La especificación del UML del OMG (UML 2.0 Superstructure, p. 13) establece:
"Un elemento de modelado que representa los valores de los datos que se pasan dentro de un comportamiento tras su invocación, así como los valores de datos devueltos desde un comportamiento tras la terminación de su ejecución. "
