La Vista Gantt

button_main button_prev button_next

Utilizando la Vista Gantt, puede visualizar elementos y recursos asignados en un formato de Gráfico Gantt, para revisar el desglose de trabajo para un proyecto específico. La Vista Gantt ilustra una programación del proyecto al mostrar las fechas de inicio y finalización de los recursos asignados, para que el Administrador de Proyecto pueda ver rápidamente el estatus de proyecto actual utilizando el sombreado de la barra de porcentaje de completado y el nombre de recurso y columnas de estatus del porcentaje de completado.

Los ítems atrasados pueden ser identificados rápidamente en rojo al seleccionar la opción Alternar el Resaltado de Ítems Atrasados del menú contextual de la Vista Gantt.

Hay cuatro Vistas Gantt diferentes disponibles dentro de Enterprise Architect:

Diagrama de Vista Gantt - Mostrar todos los elementos en un diagrama en un Gráfico Gantt - vea o asígneles recursos

Tareas Personales- Muestre todos los elementos en el modelo en que ha sido asignado como un recurso en el cual trabajar

Proyecto Vista Gantt- Muestre todos los recursos en el modelo y a cuales elementos han sido asignados

Vista Gantt de Explorador de Proyectos - Muestre todos los elementos en un Paquete y sus sub-Paquetes y vea que recursos se les han asignado

Acceso Haga clic derecho en un diagrama | Cambie a Vista Gantt, o

Ver | Tareas Personales, o

Proyecto | Proyecto Vista Gantt, o

Haga clic derecho en un Paquete en el Explorador de Proyectos | Explorador de Proyectos | Vista Gantt

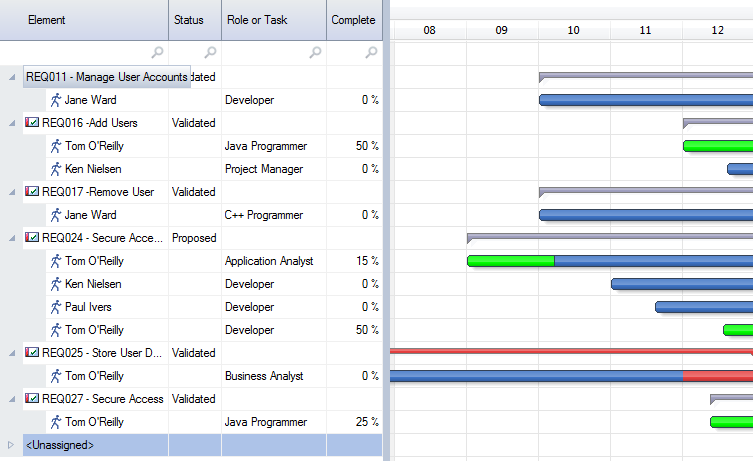

Vista Gantt

ganttview



Notas

Los ítems en el panel de lista pueden ser filtrados; haga clic derecho en los encabezados de columna en el panel de lista para alternar la Barra de Filtrado entre oculto o se muestra, o edite el filtro

Aprender más

Asignación de Tarea de Proyecto

Vista de Recurso

Vista de Elemento

Registrar Vista

Barra de Filtro
