Reglas de Modelo en una Operación

button_main button_prev button_next

Puede modelar reglas de negocios como elementos de Reglas de Negocios en el paquete de Reglas de Negocio, y adjuntarlas a los elementos de Tarea de Reglas en un diagrama de Actividad de Flujo de Regla.

Alternativamente, en el modelo de Dominio de Negocios, si tiene operaciones en la Clase de procesamiento de reglas que representan acción de negocios, puede definir cada una de esas operaciones como una Tarea de Regla y adjuntar las Reglas de Negocios a estas operaciones en el diagrama de Reglas de Negocio o dentro del Compositor de Reglas.

Acceso Explorador de Proyectos | Haga doble clic en Operación > General

Tarea de Negocio Modelo en una operación

Paso

Acción

Ver También

1

En el campo Estereotipo escriba RuleTask.





2

Haga clic en el botón Guardar y en el botón Cerrar .





3

Arrastre la Operación desde el Explorador de Proyectos hacia el diagrama de Actividad de Flujo de Regla.

También asigne Reglas de Negocios a la operación, como para un elemento de Tarea de Regla.



Reglas de Negocio de Modelo



Representación de Tareas de Reglas de Operación

Ver

Detalle

Ver También

Explorador de Proyectos

Las operaciones estereotipadas como RuleTask se visualizan en el Explorador de Proyectos como se muestran:



ruletask_operation



Para pasar los parámetros para estas llamadas de operación, abra la ventana de Propiedades de operación y seleccione la página de Llamada, luego configure el campo Comportamiento para la operación a ser llamada; bajo el campo Argumentos, haga clic en el botón Editar y configure o edite los valores de argumento para ser pasados.

En la generación de código, el código para lógica de reglas es generado en el cuerpo del método.























Llamadas de Comportamiento

Argumentos de Llamada de Comportamiento

En el Diagrama de Flujo de Regla

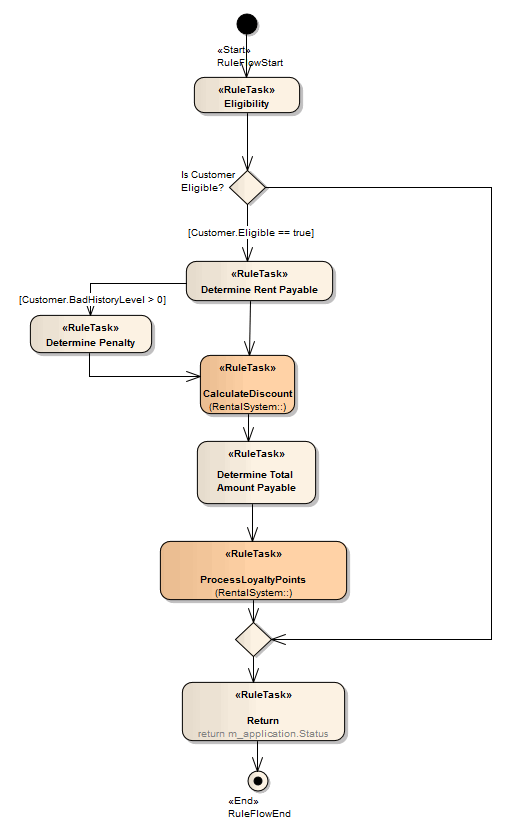

Cuando arrastra y suelta una operación estereotipada RuleTask en un diagrama de Flujo de Regla, se crea una operación de Acción de Comportamiento de Llamada, como se muestra por los elementos más oscuros.



opruleflow



Debe construir la Acción de Comportamiento de Llamada en el flujo de actividad, como para las Acciones de Tarea de Reglas normales.





Notas

El Modelado de Reglas de Negocios está disponible en la Ingeniería de Negocios y Software y en las Últimas ediciones de Enterprise Architect
