Pasar Parámetros a Actividad de Flujo de Regla

button_main button_prev button_next

Cuando genera código para un modelo de Flujo de Regla, cada Actividad de Flujo de Regla es representado como un conjunto de operaciones o métodos. Puede pasar Parámetros de Actividad para que sean utilizados por las Tareas de Regla dentro de la Actividad de Flujo de Regla, para definir que es lo que quiere que hagan los métodos. Puede utilizar los parámetros como variables de condición o acción en la Tabla de Decisión de Regla de Negocios, o como variables de reglas en la Tabla de Computación para cualquiera de las Tareas de Regla.

Si el Parámetro de Actividad no es accesible a una Tarea de Regla, el sistema muestra un mensaje de error.

Acceso Explorador de Proyectos | Doble clic en elemento de Actividad de Flujo de Regla > Parámetros

Defina parámetros para ser utilizados dentro de una Actividad de Flujo de Regla

Paso

Acción

Ver También

1

En la página de Parámetros, cree y defina cada parámetro, en particular los valores Tipo y Predeterminado .



Definir Parámetros

2

Guarde cada parámetro y, cuando haya finalizado de configurar todos los parámetros, cierre la ventana de Propiedades.





Ejemplo

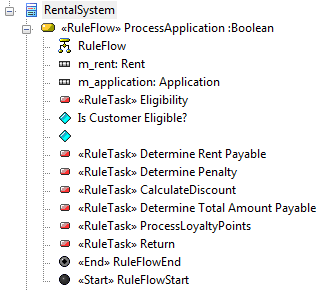

En esta jerarquía, los parámetros m_rent y m_application pueden ser utilizados por cualquiera de las Tareas de Regla bajo la Actividad de Flujo de Regla de Aplicación de Proceso.

projbrowsparam

Aprender más

Componer Reglas de Negocios
