Descripción
Usted crea una Región de Actividad Interrumpible como una variante de una Región (la otra es una Región de Expansión).
En un diagrama de Actividad, una Región de Actividad Interrumpible rodea a un grupo de elementos de Actividad, todos afectados por ciertas interrupciones de tal manera que todos los símbolos pasando dentro de la región son finalizados si la interrupción(es) es planteada. Cualquier procesamiento que ocurre dentro de los límites de la Región de Actividad Interrumpible son finalizados cuando un flujo es instigado a lo largo de un flujo de interrupción hacia un elemento externo.

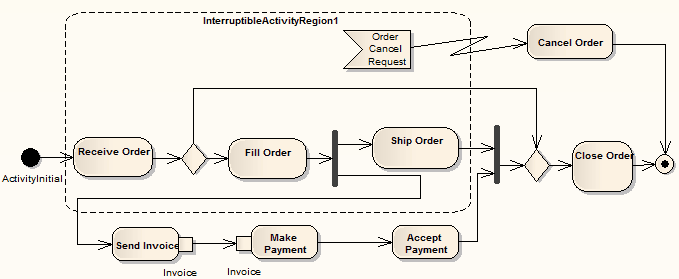

El ejemplo de abajo ilustra que una cancelación del pedido mata a todo procesamiento del pedido en la fase de recepción, carga o envío.
Vea Especificación de Superestructura UML, v2.1.1, figura 12.100, p. 381.
Icono de la Caja de Herramientas
Aprender más
• |
Especificación UML OMG:
La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 380) estados:
Una región interrumpible contiene nodos de actividad. Cuando un símbolo deja una región interrumpible a través de extremos designados por la región como extremos interrumpibles, todos los símbolos y comportamientos en la región son finalizados.
