Interacción

button_main button_prev button_next

d_interaction

Descripción

Puede utilizar un elemento de Interacción para insertar un diagrama de Interacción como un hijo de un elemento de Clase. El elemento de Interacción puede contener un diagrama de cualquiera de estos tipos:

Secuencia

Comunicación

Tiempo

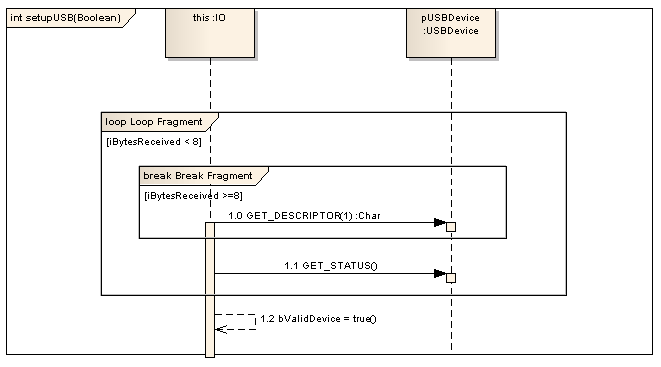

interactiondiagram

Un elemento de Interacción en Enterprise Architect es tratado como un comportamiento del clasificador dentro del cual es encapsulado. Puede tener parámetros y tipos de retorno, los cuales son modelados utilizando la pestaña Comportamiento de la ventana de Propiedades de elemento de Interacción. El elemento es interpretado como un método de la Clase conteniente en el código generado (vea el tema Generar Código Desde Modelo Conductual).

Un elemento de Interacción sólo puede ser configurado como un clasificador para una Ocurrencia de Interacción en un diagrama de Secuencia, o para una Acción de Llamada de Comportamiento en un diagrama de Actividad. Establecer tal asociación (entre un comportamiento y una llamada de comportamiento) facilita agregar argumentos que pueden ser mapeados individualmente para los parámetros de comportamiento asociados.

Notas

El motor de generación de código conductual espera que el diagrama de Secuencia y todos sus Mensajes asociados y Fragmentos Combinados sean encapsulados dentro de un elemento de Interacción (tal como setupUSB en este ejemplo)



projbrowser_hierarchy



(La Clase IO está disponible en el modelo EAExample, bajo Modelo de Ingeniería de Sistemas | Modelo de Implementación | Software)



El ícono de Interacción es listado en la página Adicional en la Barra de Herramientas de Interacción, pero sólo debería ser agregado a elementos a través del menú contextual del elemento en el diagrama en el Explorador de Proyectos



Icono de la Caja de Herramientas

e_interaction

Aprender más

Diagrama de Secuencia

Caja de Herramientas de Interacción

Diagrama de Comunicación

Diagrama de Tiempo

Genere Código Desde el Modelo Conductual

Ocurrencia de Interacción

Acción de Llamada de Comportamiento

Asociar con Comportamiento Diferente

Argumentos

Fragmento Combinado
