Región de Expansión

button_main button_prev button_next

d_region

Descripción

Usted crea una Región de Expansión como una variante de una Región (la otra es una Región de Actividad Interrumpible).

En un diagrama de Actividad, una Región de Expansión rodea un proceso para imponerse varias veces en los datos entrantes, una vez para cada elemento en la colección de entrada. Si hay múltiples entradas, los tamaños de las colecciones deben coincidir, los elementos dentro de cada colección deben ser del mismo tipo. De manera similar, cualquier salida debe estar en la forma de una colección que coincide con el tamaño de las entradas.

La concurrencia de las múltiples ejecuciones de la Región de Expansión pueden ser especificadas de tipo paralelo, iterativo o flujo. El paralelo refleja que los elementos en las colecciones entrantes pueden ser procesados al mismo tiempo o superponerse, mientras que el tipo de concurrencia iterativa especifica que la ejecución debe ocurrir de manera secuencial. Una Región de Expansión de tipo flujo indica que la entrada y salida ingresan y salen como flujos, y que el proceso de Región de Expansión debe tener un método para soportar flujos.

Para modificar el modo de la Región de Expansión, haga clic derecho en ella y seleccione la opción del menú contextualPropiedades, luego seleccione la página Avanzado.

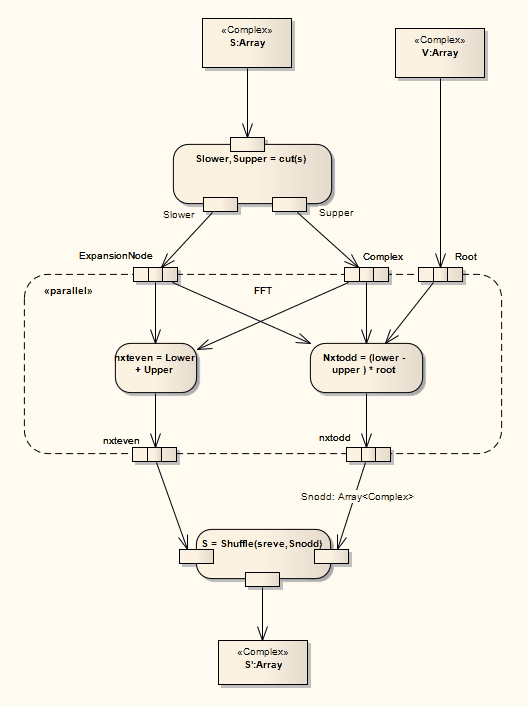

activity-expansionregion

Vea Especificación de Superestructura UML, v2.1.1, figura 12.87, p. 372.



Icono de la Caja de Herramientas

e_region

Aprender más

Diagrama de Actividad

Región

Región de Actividad Interrumpible

Nodo de Expansión



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 367) dice:

Una región de expansión es una región de actividad estructurada que se ejecuta múltiples veces de acuerdo con elementos de una colección de entrada.
